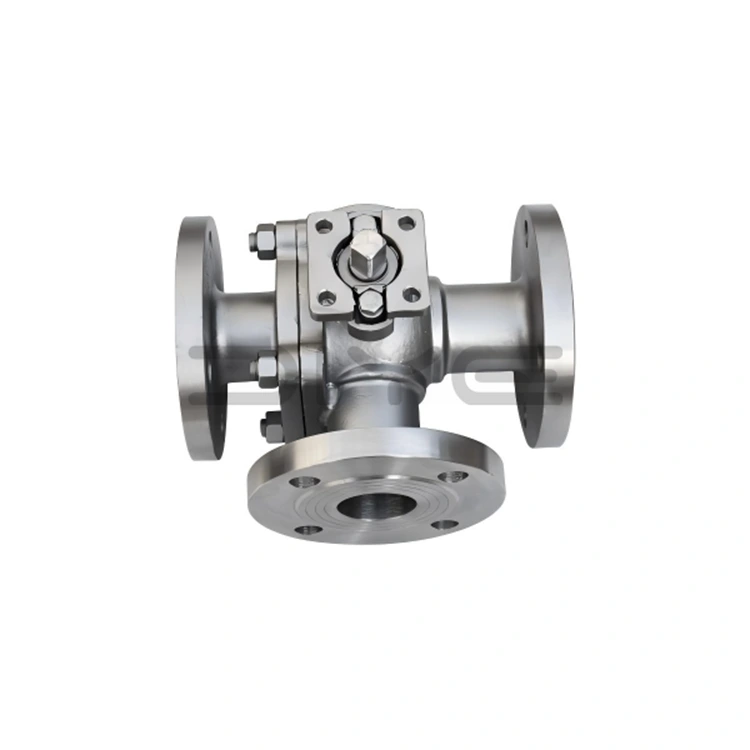

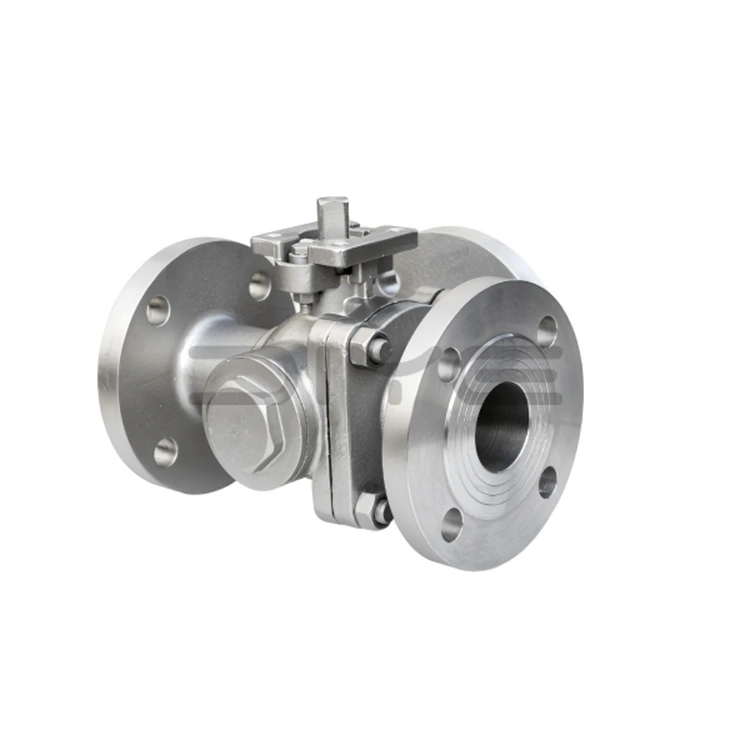

Supape cu bilă cu flanșă din oțel inoxidabil cu 3 căi

Vanele cu bilă cu flanșă din oțel inoxidabil cu 3 căi DIYE VALVE sunt supape industriale de înaltă performanță concepute special pentru controlul debitului în conducte complexe. Extrem de personalizabile, pot satisface nevoile diverse ale diferitelor scenarii industriale. Produsele folosesc un design structural științific, combinat cu materiale de înaltă calitate și procese de producție riguroase și sunt utilizate pe scară largă în domeniul chimic, petrolier și în alte domenii industriale, oferind soluții fiabile pentru deviația, fuziunea și schimbarea mediilor de conducte.

Materiale de bază și asigurare a calității

Supapele cu bilă cu flanșă din oțel inoxidabil cu 3 căi sunt construite în principal din oțel inoxidabil 304 sau 316L, având o rezistență excelentă la coroziune, rezistență la temperaturi ridicate și rezistență la presiune, făcându-le adaptabile la diferite condiții dure de lucru. Garniturile sunt realizate din materiale de înaltă calitate precum politetrafluoretilena (PTFE) și PPL, riguros selectate și conforme cu standardele industriale internaționale. Toate materialele utilizate în producție sunt inspectate conform standardelor din industrie, cum ar fi GB/T și API, iar rapoartele spectrale ale materialelor sunt disponibile pentru a asigura conformitatea materialului și trasabilitatea calității.

Capabilitati de personalizare

Pentru a satisface nevoile diferitelor proiecte de inginerie, DIYE VALVE acceptă personalizarea la cerere a supapelor cu bilă cu flanșă din oțel inoxidabil cu 3 căi. Dimensiunile non-standard, canalele speciale de curgere și diferitele standarde de flanșă pot fi personalizate în funcție de cerințele clientului. Canalele de flux personalizate pot fi create, de asemenea, pe baza desenelor clienților pentru a rezolva provocările speciale de control al fluxului în conductele complexe.

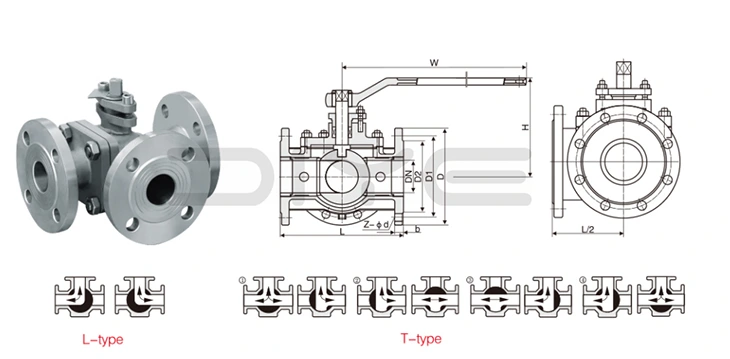

Detalii canal LT Flow

LT (canalul de curgere) al supapelor cu bilă cu flanșă din oțel inoxidabil cu 3 căi DIYE este împărțit în principal în două tipuri, ambele folosind o structură de deschidere și închidere rotativă la 90°. Poziționarea mânerului este clară, comutarea este lină, iar funcționarea este convenabilă și fiabilă, satisfacând nevoile complexe de control ale conductelor industriale.

1. Canal de curgere de tip L (LT-L)

Folosit în principal pentru devierea media sau comutarea unidirecțională. Miezul sferic are un design cu orificiu traversant în formă de L, permițând controlul fluidului „o intrare, două ieșiri” sau „două intrări, o ieșire”. O rotație de 90° a mânerului schimbă rapid direcția fluxului de mediu, fără a lăsa reziduuri de mediu, minimizând rezistența la curgere și îmbunătățind eficiența de funcționare a conductei.

Scenarii aplicabile: Potrivit pentru devierea unui mediu către două conducte diferite sau îmbinarea a două medii într-o singură conductă (fuziunea simultană este interzisă pentru a evita contaminarea încrucișată), cum ar fi ramificarea conductelor și distribuția media în producția industrială.

2. Canal de curgere de tip T (LT-T)

Folosit în principal pentru îmbinarea media, deturnarea sau comutarea bidirecțională. Miezul sferic are un design cu orificiu traversant în formă de T, permițând în mod flexibil controlul „o intrare, două ieșiri”, „două intrări, o ieșire” sau „două intrări, două ieșiri”. Comutarea lină, etanșarea etanșă și livrarea simultană a două medii compatibile îl fac potrivit pentru controlul multidirecțional al debitului în conducte complexe.

Scenarii aplicabile: Potrivit pentru comutarea multidirecțională a mediilor în conducte complexe, cum ar fi amestecarea mediilor și inversarea conductelor în industriile chimice și petroliere.

Avantajele cooperării

În calitate de producător sursă, DIYE VALVE are un stoc amplu și timpi de livrare stabili, care pot satisface nevoile comenzilor de comerț exterior, stocarea distribuitorului și sprijinirea proiectelor de inginerie mari și mijlocii; oferă un set complet de documente de export și rapoarte de inspecție pentru a asigura vămuirea fără probleme; achizițiile în vrac se pot bucura de reduceri la niveluri; este echipat cu o echipă tehnică profesionistă și un serviciu post-vânzare cuprinzător și poate oferi clienților suport tehnic și consultanță cu soluții în orice moment pentru a obține beneficii reciproce și rezultate de câștig-câștig.

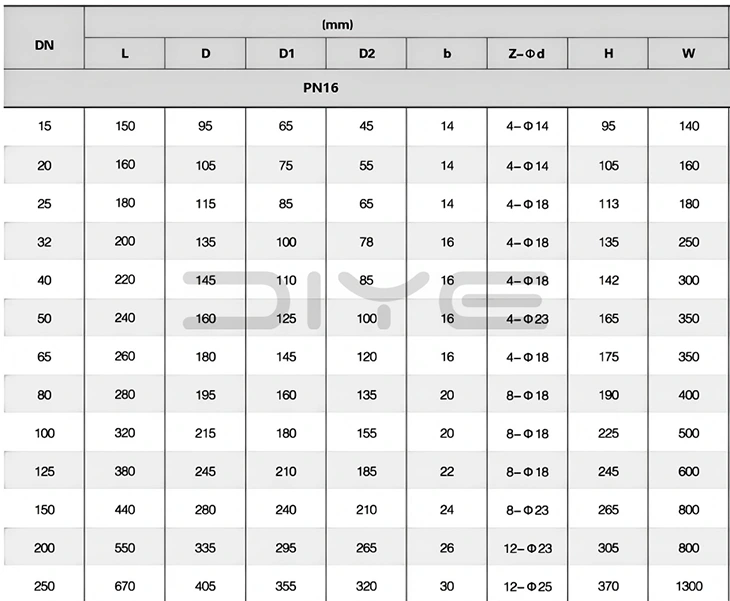

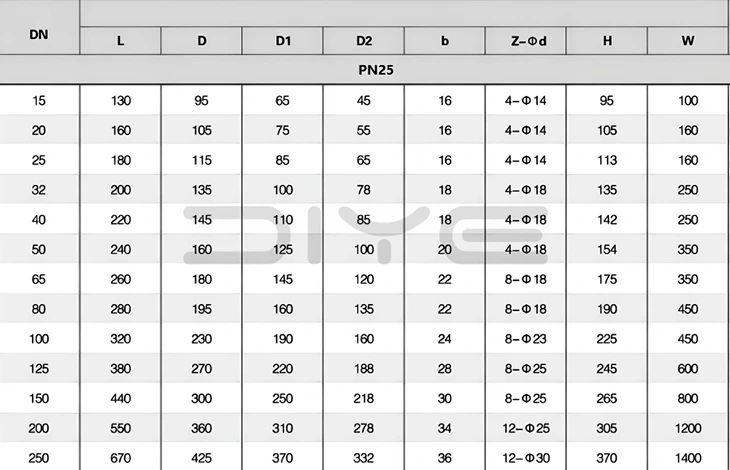

Parametrii tehnici

FAQ

Î: Care sunt diferențele tehnice de bază între modelele de curgere de tip L (LT-L) și tip T (LT-T) ale supapei cu bilă cu flanșă din oțel inoxidabil cu 3 căi? Cum se face o selecție?

R: Diferența de bază constă în funcția de flux și scenariile aplicabile:

1. Model de curgere de tip L (LT-L): Miezul bilei are un orificiu traversant în formă de L. Poate realiza doar comutarea într-un singur sens a „o intrare, două ieșiri” sau „două intrări, o ieșire”. Nu poate îmbina simultan două medii (pentru a evita contaminarea încrucișată). Oferă rezistență scăzută la curgere și fără reziduuri, făcându-l ideal pentru scenarii simple de deviere/confluență, cum ar fi ramificarea conductelor și distribuția medie.

2. Model de curgere de tip T (LT-T): Miezul bilei are un orificiu traversant în formă de T. Permite comutarea bidirecțională flexibilă a „o intrare, două ieșiri”, „două intrări, o ieșire” sau „două intrări, două ieșiri”. Poate îmbina simultan două medii compatibile, făcându-l potrivit pentru comutarea și amestecarea mediilor multidirecționale în conducte complexe, cum ar fi cele din industriile chimice și petroliere.

Miez de selecție: alegeți tipul L pentru o diversiune simplă; alegeți tipul T pentru confluență complexă și comutare multidirecțională.

Î: Care sunt cerințele tehnice pentru comutarea între cele două modele de flux? Există posibilitatea de bruiaj sau canalizare medie?

R: Cerințe tehnice de comutare: Pentru ambele tipuri, mânerul trebuie să fie rotit cu 90° față de opritorul de poziționare pentru a se asigura că miezul bilei este complet comutat în poziție, evitând o stare pe jumătate deschisă/pe jumătate închisă (care ar putea cauza canalizarea medie și erodarea suprafeței de etanșare). Este recomandat să închideți presiunea medie a conductei înainte de a comuta pentru a reduce impactul asupra miezului bilei.

Asigurare de fiabilitate: Produsele Diye sunt echipate cu miezuri bile și scaune prelucrate cu precizie CNC, asigurând o precizie ridicată de montare pentru comutare lină, fără blocaje. Suprafețele de etanșare sunt șlefuite cu precizie pentru a obține etanșarea bidirecțională fără scurgeri, odată ce sunt complet comutate, eliminând astfel canalizarea medie.

Î: Pot fi personalizate modelele speciale de flux LT? Ce parametri tehnici trebuie furnizați?

R: Da, acceptăm personalizarea modelelor de flux LT exclusive. Trebuie furnizați următorii parametri tehnici de bază:

1.Diametrul nominal al conductei și standardul de flanșă.

2. Tipul mediu, presiunea și temperatura.

3.Cerințe specifice de debit (de exemplu, „trei intrări, o ieșire” sau „o intrare, trei ieșiri”).

4.Dimensiunile spațiului de instalare.

5.Cerințe materiale.
