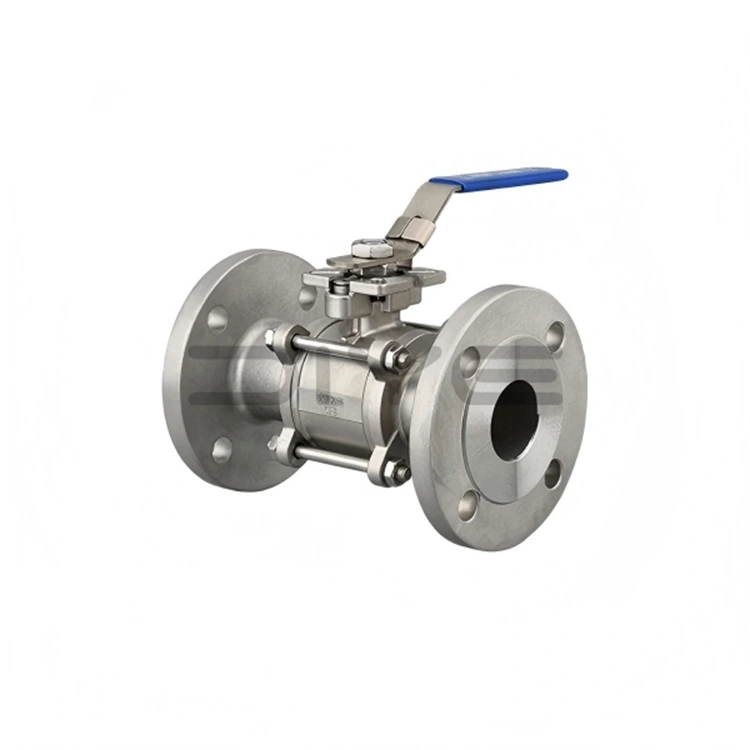

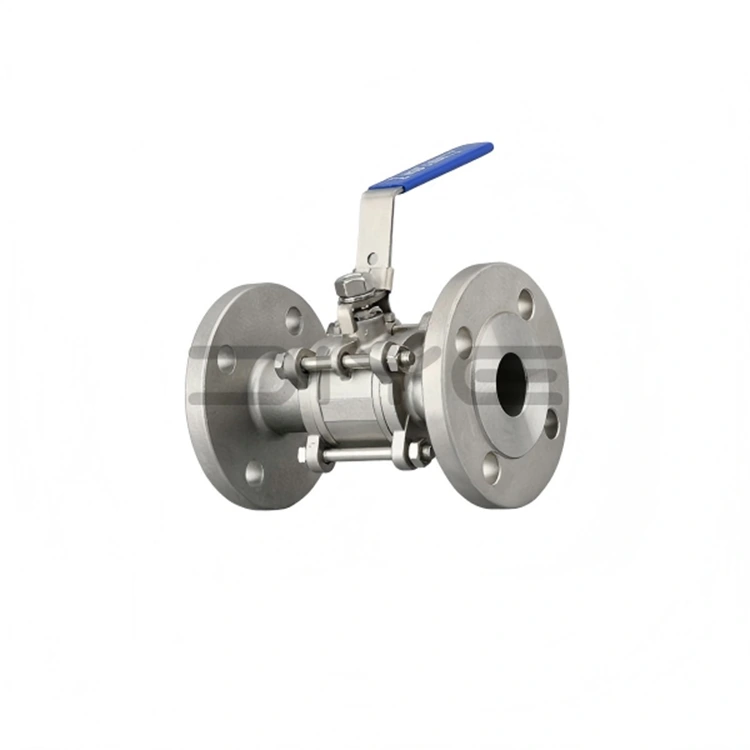

Supapă cu bilă cu flanșă 3 buc. Cu suport de montare

Supapa noastră cu bilă cu flanșă de 3 buc cu plăcuțe de montare sunt proiectate pentru montarea directă a actuatorului și întreținerea în linie. Corpul principal este construit din oțel inoxidabil 304 sau 316L (oțel turnat este disponibil pentru aplicații specifice), având o structură de corp de supapă cu șuruburi din trei piese și o platformă înaltă, conform standardelor ISO 5211. Acceptă controlul automatizării pneumatice/electrice și este conform cu standardele de flanșă GB (Standard național chinez), ANSI (Standard american) și DIN (Standard german). Un sistem cuprinzător de control al calității asigură o performanță constantă în toate loturile de producție.

Avantajele structurale de bază

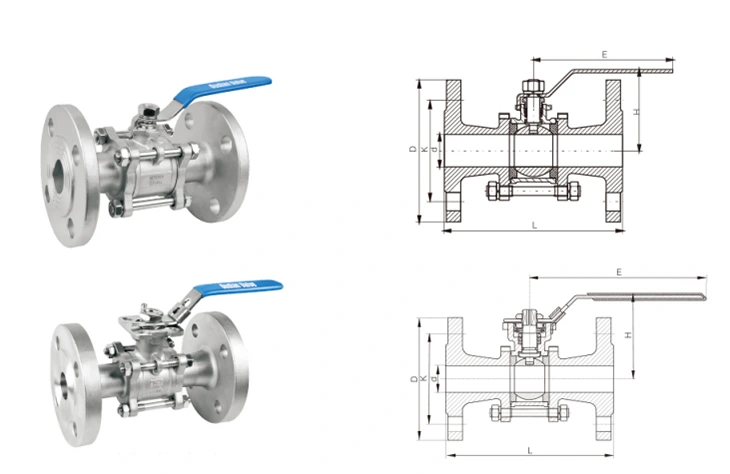

1. Structură detașabilă din trei piese

- Compus dintr-un corp de supapă stânga, un corp de supapă din dreapta și un corp de supapă din mijloc (inclusiv un ansamblu de miez sferic și tijă), fixate cu șuruburi.

- Întreținerea online este posibilă fără a demonta complet supapa de pe conductă. Pur și simplu slăbiți șuruburile, îndepărtați corpul din mijloc al supapei și îndepărtați rapid miezul bilei, garniturile și alte componente interne pentru curățarea, întreținerea și înlocuirea ușoară a pieselor vulnerabile.

- Distribuția distribuită a tensiunii îmbunătățește rezistența generală a corpului supapei, făcându-l potrivit pentru funcționarea conductelor de presiune medie și înaltă și prevenind eficient deformarea și scurgerea corpului supapei.

- Reduce timpul de nefuncționare pentru întreținere și scade costurile de întreținere, făcându-l deosebit de potrivit pentru condiții de operare complexe care necesită întreținere frecventă.

2. Structură de tulpină cu platformă înaltă, conformă cu standardul ISO 5211

- Designul superior integrat cu platformă înaltă respectă pe deplin standardele ISO 5211, permițând instalarea directă a actuatoarelor pneumatice/electrice fără suporturi suplimentare.

- Supapa cu bilă cu flanșă din 3 piese cu suport de montare are o structură de tijă montată pe partea inferioară și un design de compresie automată a garniturii cu arc cu două discuri, optimizând performanța de etanșare a tijei și prevenind ejectarea tijei în cazul creșterii anormale a presiunii în camera supapei, sporind astfel siguranța operațională.

- Unele modele sunt echipate cu un dispozitiv antistatic pentru a elibera eficient electricitatea statică și pentru a preveni pericolele de siguranță cauzate de acumularea statică, făcându-l potrivit pentru aplicații cu medii inflamabile și explozive.

- susține controlul automat și operarea de la distanță, îmbunătățind eficiența operațională în producția pe linia de asamblare și în scenariile nesupravegheate.

Specificații și standard

1. Interval de dimensiuni: DN10–DN200 (1/4 inch–8 inch)

2. Standarde de flanșă: GB (Proiecte de inginerie internă), ANSI (piața nord-americană), DIN (piața europeană)

3. Materialul corpului supapei: oțel inoxidabil 304, oțel inoxidabil 316L, oțel turnat (personalizat în funcție de condițiile de funcționare)

Materiale de etanșare și performanță

1. Politetrafluoretilenă (PTFE): rezistență puternică la coroziune, efect de etanșare excelent, interval de temperatură de la -29℃ la +150℃, cost redus, potrivit pentru condiții normale de temperatură, presiune și mediu fără particule, cel mai utilizat și poate obține etanșare bidirecțională fără scurgeri.

2. Sulfur de polifenilen (PPL): Supapă cu bilă cu flanșă de 3 buc cu suport de montare, rezistență superioară la temperaturi ridicate și rezistență la uzură, rezistență la temperatură de până la -29 ℃ până la + 300 ℃, potrivită pentru temperaturi ridicate, presiune ridicată și medii care conțin particule ușoare, potrivite pentru condiții industriale complexe, cum ar fi industria petrolieră și chimică, industria de durată lungă și stabilă.

3. Politetrafluoretilenă întărită (RPTFE): optimizată și întărită pe bază de PTFE, combină rezistența la coroziune și rezistența la uzură, făcându-l potrivit pentru diferite condiții de operare convenționale și ușor complexe, sporind și mai mult fiabilitatea etanșării.

Service și suport

Folosind peste 10 ani de experiență în exportul de supape cu bilă cu flanșă de 3 buc cu plăcuțe de montare, DIYE VALVE a creat o echipă profesionistă de service post-vânzare. La primirea întrebărilor post-vânzare sau a rapoartelor de defecțiuni, vom răspunde în termen de 24 de ore, depanând rapid și oferind soluții pentru a asigura funcționarea normală a echipamentelor clientului.

Menținem un inventar mare de piese de schimb originale și compatibile (inele de etanșare, șuruburi, tije de supape, etc.) pentru livrare rapidă, satisfacând nevoile de înlocuire a clienților și minimizând pierderile din timpul nefuncționării. De asemenea, oferim îndrumări tehnice gratuite care acoperă specificațiile de instalare, întreținerea zilnică și depanarea și putem oferi servicii tehnice la fața locului la cererea clientului.

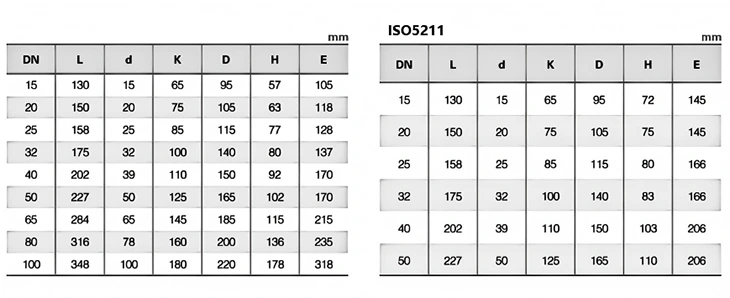

Parametrii tehnici

Întrebări frecvente

Î: Ce standarde sunt respectate pentru inspecția supapei cu bilă cu flanșă cu platformă înaltă din trei piese? Ce indicatori de performanță sunt asigurați pentru a îndeplini standardele?

R: Supapa cu bilă cu flanșă cu platformă înaltă din trei piese urmează cu strictețe standardele GB/T-13927 și API 598 pentru inspecție. Înainte de a părăsi fabrica, fiecare supapă este supusă unor teste stricte de presiune (presiunea apei și presiunea aerului), teste de precizie dimensională, teste de performanță de etanșare și inspecții de aspect. Aceste teste asigură că indicatorii de bază de performanță, cum ar fi capacitatea portantă a presiunii, performanța de etanșare și acuratețea dimensională, respectă standardele, iar produsele necalificate sunt strict interzise să părăsească fabrica.

Î: Pot cumpăra rapid accesorii potrivite dacă inelul de etanșare al supapei cu bilă cu flanșă cu platformă înaltă din trei piese este deteriorat?

A: Da. În calitate de producător sursă, Diye deține un stoc pe termen lung de inele de etanșare originale compatibile și diverse accesorii (cum ar fi șuruburi și tije de supapă). Putem livra rapid bunurile pentru a satisface nevoile dvs. de înlocuire a accesoriilor, pentru a reduce pierderile de timp de nefuncționare a echipamentelor și pentru a vă oferi îndrumări tehnice gratuite cu privire la înlocuire pentru a asigura o înlocuire lină și eficientă.

Î: Care sunt materialele principale opționale pentru corpul supapei, miezul cu bilă și tija supapei ale supapei cu bilă cu flanșă cu platformă înaltă din trei piese? Cum să alegi materialul?

R: Principalele materiale opționale de bază includ trei tipuri: oțel inoxidabil 304, oțel inoxidabil 316L și oțel carbon. Referința de selecție este după cum urmează: ① oțel inoxidabil 304: potrivit pentru condiții convenționale de lucru cu apă, petrol, gaz și bază acidă slabă, fără coroziune, cu o performanță remarcabilă a costurilor, potrivit pentru conductele industriale și civile obișnuite; ② Oțel inoxidabil 316L: adăugat cu element de molibden, care are o rezistență mai puternică la coroziune și rezistență la oxidare, potrivit pentru condiții complexe de lucru, cum ar fi solvenți puternici pe bază de acid, apă de mare și chimici și este potrivit pentru scenarii de vârf, cum ar fi petrolul și produsele farmaceutice; ③ Oțel carbon: rezistență structurală ridicată și performanță excelentă la purtarea presiunii, potrivite pentru condiții de lucru de înaltă presiune, non-corozive și scenarii de încărcare mare. Toate materialele sunt produse de fabrica originală Diye și pot fi personalizate în funcție de nevoi.
