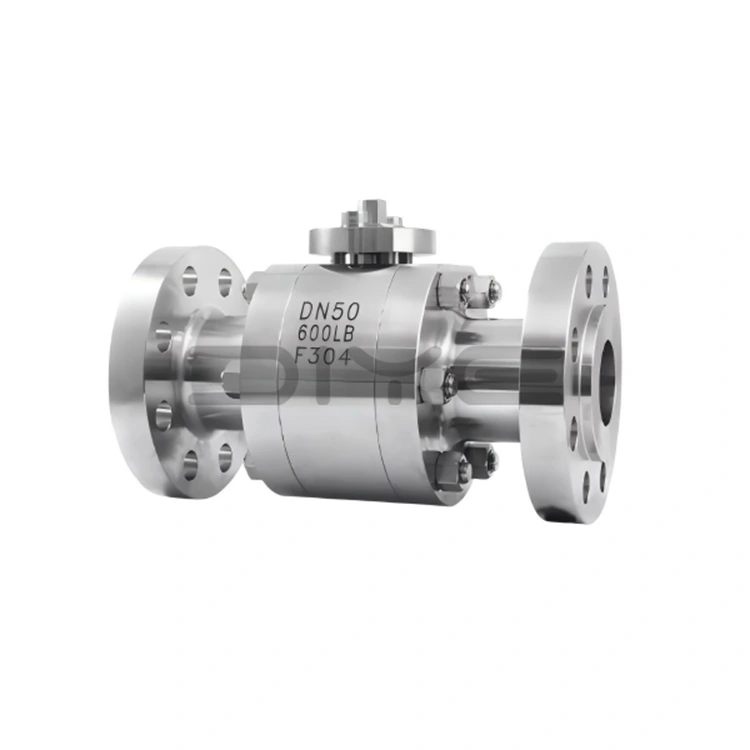

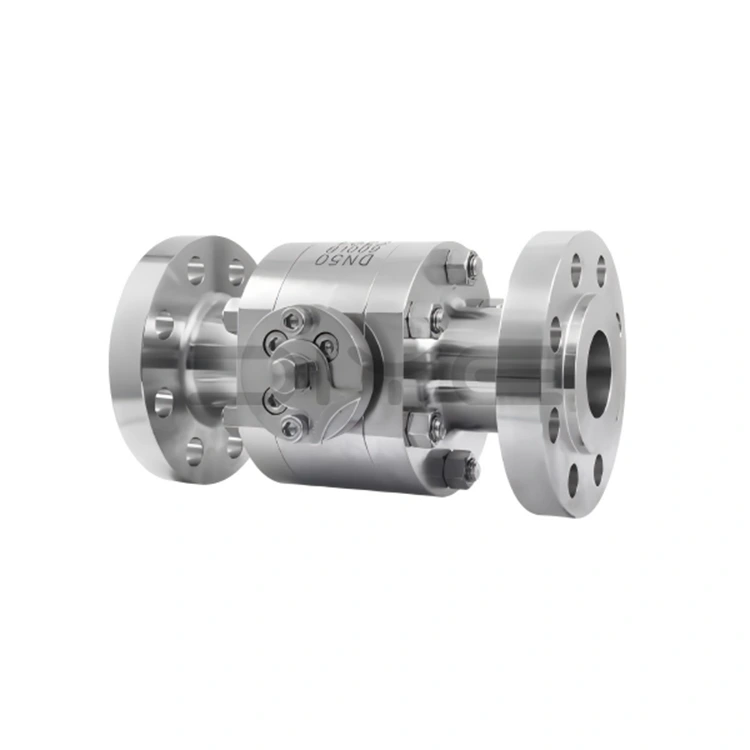

Supapă cu bilă cu flanșă de înaltă presiune din oțel forjat

Seria de supape cu bilă cu flanșă de înaltă presiune de la DIYE VALVE este proiectată, fabricată și testată în strictă conformitate cu mai multe standarde interne și internaționale pentru a se asigura că performanța produsului îndeplinește nevoile globale de inginerie.

- Standarde de proiectare și fabricație: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Standarde de conectare cu flanșă: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Standarde de lungime structurală: ASME B16.10

- Standarde de testare: GB/T 13927, ISO 5208

Diametre nominale standard: DN10~DN300 (1/4"~12"), niveluri de presiune: Clasa 150~Clasa 600 (PN10~PN100); Sunt disponibile specificații nestandard de înaltă presiune, cum ar fi 2500LB și PN400, iar diametrele nominale pot fi ajustate în funcție de desenele clienților pentru a se adapta la diferite cerințe de conducte de înaltă presiune.

Avantajele de bază ale produsului

1. Materiale forjate de înaltă calitate, performanță stabilă

Materialul principal al supapei cu bilă cu flanșă de înaltă presiune din oțel forjat este oțel forjat de înaltă calitate, potrivit pentru diferite condiții dure de lucru, în special după cum urmează:

- Piese forjate din oțel carbon (WCB/A216-WCB): rezistență structurală ridicată, potrivite pentru condiții convenționale de înaltă presiune non-corozive (cum ar fi conductele industriale obișnuite de petrol și gaze).

- Piese forjate din oțel inoxidabil (F304/F316L): materialul 304 este rezistent la coroziune ușoară, potrivit pentru produse chimice generale de înaltă presiune, tratarea apei și alte condiții; Materialul 316L, cu adaos de molibden, îmbunătățește semnificativ rezistența la coroziune și rezistența la oxidare, potrivit pentru medii foarte corozive, cum ar fi acizi, alcalii, medii care conțin sulf și apa de mare. Durata sa de viață în condiții corozive de înaltă presiune este de 3-5 ori mai mare decât a supapelor cu bilă obișnuite din oțel carbon.

- Piese forjate din oțel special (cum ar fi 35CrMoA): Personalizate pentru presiune extremă înaltă și condiții speciale de lucru, oferind suport material fiabil.

2. Accesorii de înaltă performanță, sigure și durabile

Toate accesoriile pentru supapa cu bilă cu flanșă de înaltă presiune din oțel forjat sunt realizate din materiale specializate de înaltă presiune, asigurând stabilitatea generală și siguranța supapei:

- Tijă de supapă: Fabricată din forjare rezistente la uzură și la coroziune precum 2Cr13/A246-416, cu un tratament de suprafață nitrurat, oferind o rezistență excelentă la torsiune. Designul montat pe partea inferioară, cu o structură de etanșare din spate, previne căderea tijei supapei și scurgerea mediului.

- Șuruburi: Folosiți șuruburi specializate de înaltă presiune 35CrMoA/A193-B7, care oferă rezistență ridicată și proprietăți anti-slăbire, potrivite pentru condiții de înaltă presiune.

- Garnituri: Fabricate din materiale specializate de înaltă presiune, cum ar fi PTFE, PPL și cauciuc fluor. Unele modele folosesc o structură triplă de etanșare dură metalică + etanșare auxiliară elastică, unde cu cât presiunea este mai mare, cu atât etanșarea este mai strânsă, obținând scurgeri zero bidirecționale și respectând standardul API 6D „scurgere zero”.

3. Structură științifică, adaptabilitate largă

Adoptând proiecte structurale vizate bazate pe condițiile de funcționare, supapa cu bilă cu flanșă de înaltă presiune din oțel forjat este potrivită pentru diferite scenarii:

- Structură cu bilă plutitoare: potrivită pentru supape cu diametru mic, bazându-se pe presiune medie pentru a asigura o potrivire strânsă între bilă și scaunul supapei. Structură simplă, etanșare fiabilă.

- Structură cu bilă fixă: potrivită pentru supape cu diametru mare. Bila este susținută de arbori superioare și inferioare, prevenind decalajul în timpul deschiderii și închiderii, reducând cuplul de operare, potrivit pentru funcționarea frecventă la presiune ridicată și reducând uzura tijei supapei.

- Design antistatic și ignifug: Echipat pe unele modele. Designul antistatic previne scânteile statice, iar designul ignifug permite etanșarea temporară prin contactul metal-metal după arderea etanșărilor, potrivit pentru condiții de înaltă presiune inflamabile și explozive.

Angajamentul nostru

În calitate de producător și furnizor profesionist în China, DIYE VALVE aderă la filozofia „Calitate în primul rând, client suprem”. Fabrica noastră are un sistem complet de producție și testare, cu un control strict pe tot parcursul procesului pentru a asigura calitatea produsului. De asemenea, oferim suport tehnic profesionist și servicii post-vânzare și am stabilit relații de cooperare stabile și pe termen lung cu parteneri la nivel mondial.

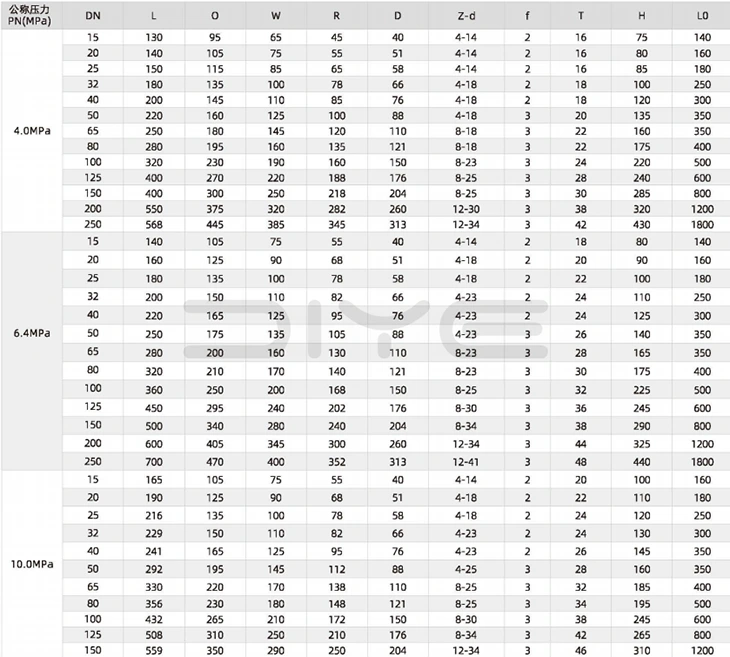

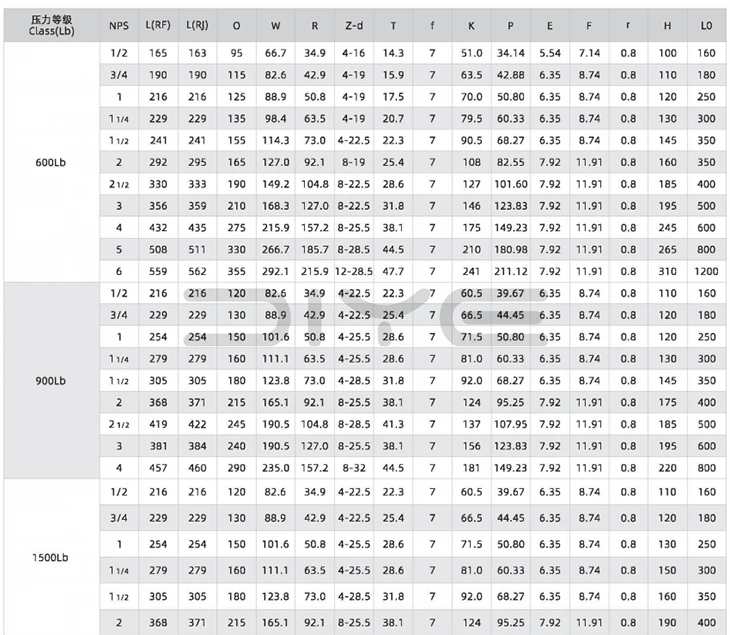

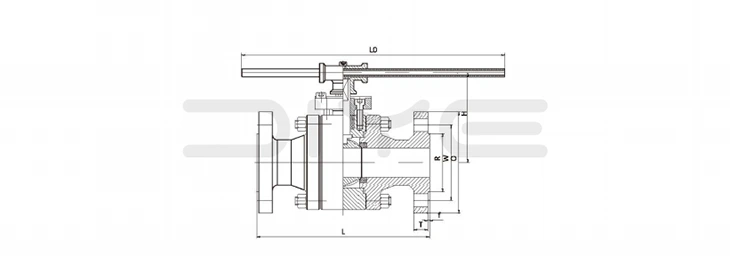

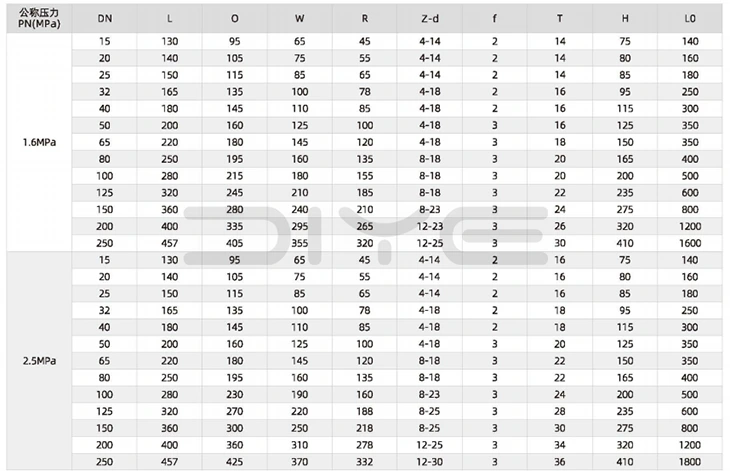

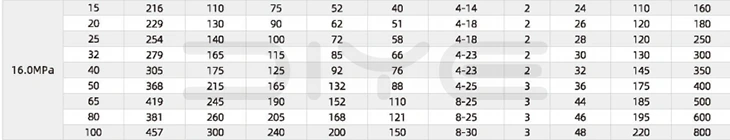

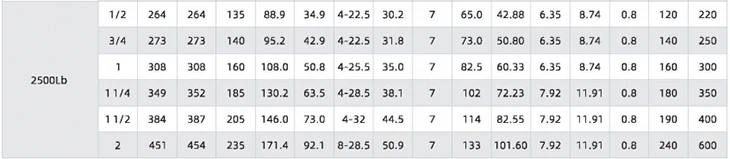

Parametrii tehnici

FAQ

Î: Supapa cu bilă cu flanșă de înaltă presiune din oțel forjat poate atinge scurgeri zero la presiune înaltă?

R: Adoptă un design de etanșare dublă potrivit pentru condiții de lucru de înaltă presiune: ① Etanșare principală: Adoptă o combinație de scaun de supapă elastic încorporat (PTFE/PPL/cauciuc fluor) și etanșare dură metalică, cu un inel O în spatele scaunului supapei. Cu cât presiunea medie este mai mare, cu atât scaunul supapei comprimă mingea mai strâns, obținând scurgeri zero bidirecționale și respectând standardul API 6D „zero leakage”; ② Etanșarea tijei supapei: adoptă o tijă a supapei montată în jos + structură de etanșare din spate + etanșare de ambalare cu mai multe straturi. Garnitura este realizată din grafit flexibil special de înaltă presiune sau PTFE pentru a preveni scurgerea medie la tija supapei și pentru a evita torsiunea și desprinderea tijei supapei la presiune înaltă; ③ Design antistatic/ignifug: Unele modele au arcuri antistatice încorporate. Când etanșarea este arsă, etanșarea temporară poate fi realizată prin contact metal-metal, potrivit pentru condiții de lucru cu medii inflamabile și explozive.

Î: Care sunt diferențele dintre structurile cu bilă plutitoare și cele fixe ale supapei cu bilă cu flanșă de înaltă presiune din oțel forjat? Cum se selectează în funcție de calibru?

A: ① Structura cu bile plutitoare: Utilizată în mod obișnuit pentru calibre mici (DN10 ~ DN50), bila nu are suport fix, iar etanșarea este realizată prin apăsarea mingii pe scaunul supapei cu o singură față prin presiune medie. Are o structură simplă, un cuplu mic de deschidere și închidere și un cost redus, potrivit pentru condiții convenționale de lucru de înaltă presiune și debit mic; ② Structură cu bilă fixă: Utilizată în mod obișnuit pentru calibre mari (DN65 ~ DN300), bila este susținută fix de tijele supapelor superioare și inferioare, fără decalaj în timpul deschiderii și închiderii, stabilitate puternică la presiune, potrivită pentru condiții de lucru de înaltă presiune, debit mare și funcționare frecventă, ceea ce poate reduce eficient riscul de uzură și deformare a supapei. Diye poate personaliza bile plutitoare sau structuri cu bile fixe în funcție de nevoile clienților și condițiile de lucru.

Î: Care sunt măsurile de precauție cheie pentru instalarea supapei cu bilă cu flanșă de înaltă presiune din oțel forjat în condiții de lucru de înaltă presiune?

R: ① Conexiune flanșă: șuruburile trebuie să fie șuruburi speciale de înaltă presiune, cum ar fi 35CrMoA/A193-B7, iar principiul „strângerii diagonale uniforme și pas cu pas” va fi adoptat pentru a evita fisurarea corpului supapei din cauza forței neuniforme, iar cuplul trebuie să respecte reglementările standard; ② Direcția de curgere medie: Confirmați că marcajul direcției de curgere a corpului supapei este în concordanță cu direcția de curgere medie; nu există nicio restricție asupra direcției de curgere a supapelor cu bilă cu orificiu complet; ③ Mediu de instalare: Evitați expunerea în aer liber la lumina soarelui și la ploaie și curățați impuritățile conductei înainte de instalare pentru a preveni blocarea miezului bilei; ④ Acceptarea testului de presiune: Testul de presiune la fața locului trebuie efectuat după instalare. Presiunea de testare a presiunii apei este de 1,5 ori presiunea nominală, iar presiunea de testare a presiunii aerului este de 1,1 ori presiunea nominală. Poate fi pus în funcțiune numai dacă nu există scurgeri.
