Supapă cu bilă cu flanșă 3PC

DIYE VALVE este un exportator profesionist și o fabrică de producție specializată în robinete cu bilă cu flanșă 3PC, înrădăcinate în sistemul avansat de producție industrială din China. Aderăm la un control strict al calității pe parcursul întregului proces de producție, echipați cu echipamente complete de turnare, prelucrare și testare pentru a asigura performanță stabilă și livrare la timp pentru clienții noștri globali.

Structura produsului și caracteristicile de bază

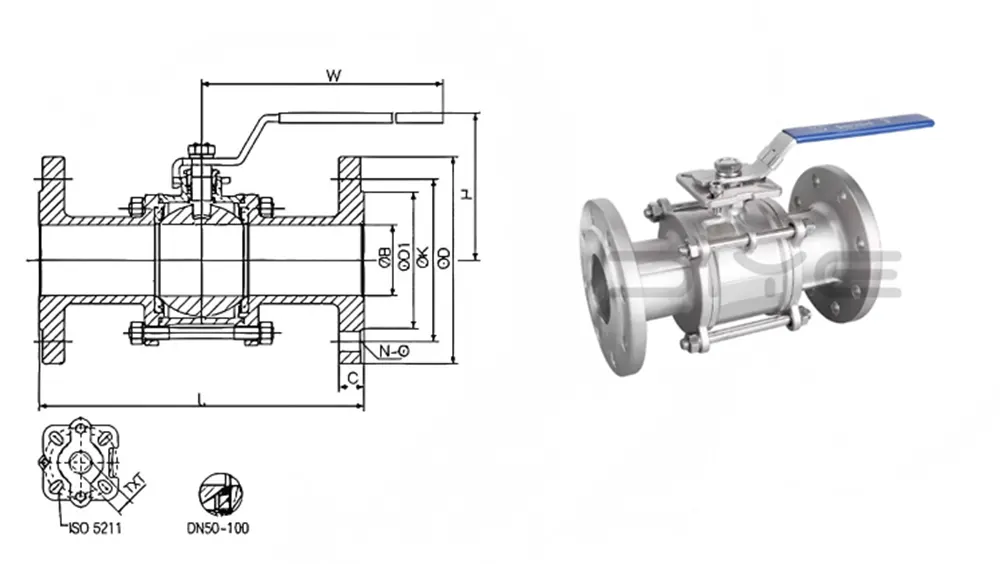

Supapa cu bilă cu flanșă 3PC are un design divizat din trei piese. Corpul supapei constă dintr-un corp principal central și capace de capăt ale flanșei stânga și dreaptă, realizate din oțel inoxidabil 304/316/316L prin forjare și prelucrare de precizie, având rezistență excelentă la coroziune, rezistență la presiune ridicată și rezistență la temperaturi ridicate.

Avantajele de performanță de bază

1. Rotirea la 90° permite deschiderea și închiderea rapidă cu rezistență scăzută la curgere.

2. Folosește garnituri PTFE de înaltă performanță pentru etanșarea bidirecțională fără scurgeri.

3. Permite dezasamblarea și întreținerea online, rezultând o durată lungă de viață.

4. Compatibil cu patru metode de acționare: manuală, angrenaj melcat, pneumatic și electric.

5. Îndeplinește standardele internaționale precum GB, ANSI, JIS și DIN.

Principiul de lucru

1. Procesul de deschidere: Unitatea de antrenare a supapei cu bilă cu flanșă 3PC rotește tija și bila supapei. Când orificiul traversant al bilei se aliniază cu conducta, supapa se deschide complet, permițând fluidului să curgă lin.

2. Procesul de închidere: tija supapei rotește bila la 90°, aliniind orificiul traversant al bilei cu conducta. Partea solidă a mingii blochează complet trecerea fluidului, realizând o oprire fiabilă. În acest moment, supapa este complet închisă.

3. Mecanism de etanșare: bila prelucrată de înaltă precizie se potrivește exact cu inelul de etanșare PTFE, asigurând etanșare bidirecțională fiabilă în diferite condiții de funcționare.

Aplicații

Supapa cu bilă cu flanșă 3PC este potrivită pentru diverse medii, inclusiv apă, abur, ulei, gaz, acizi, alcaline și fluide corozive. Este utilizat pe scară largă în industria petrochimică, alimentară și a băuturilor, farmaceutică, tratarea apei, HVAC, fabricarea hârtiei și industria metalurgică.

Asigurarea calitatii si certificari:

1.Certificări autorizate

Deținând certificări autorizate, cum ar fi ISO 9001, CE, EAC, GOST și API 6D/607, îndeplinește direct cerințele de acces la proiecte din Europa, America, CSI, Orientul Mijlociu și Asia de Sud-Est.

2. Testare completă

Analiza spectrală a materiilor prime, testul de presiune a apei/aerului de 1,5 ori mai mare, testarea performanței de etanșare, testul de viață de deschidere și închidere ≥100.000, asigurând o calificare de 100% a produsului înainte de expediere.

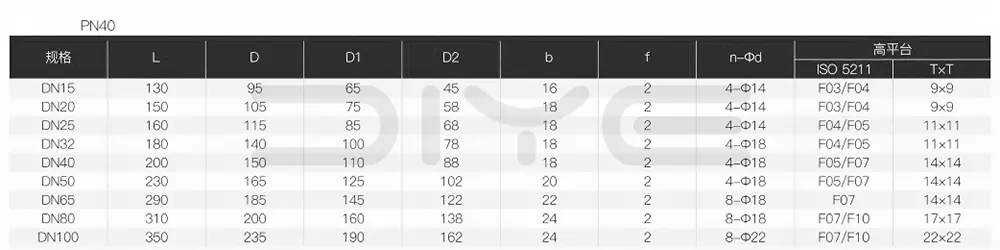

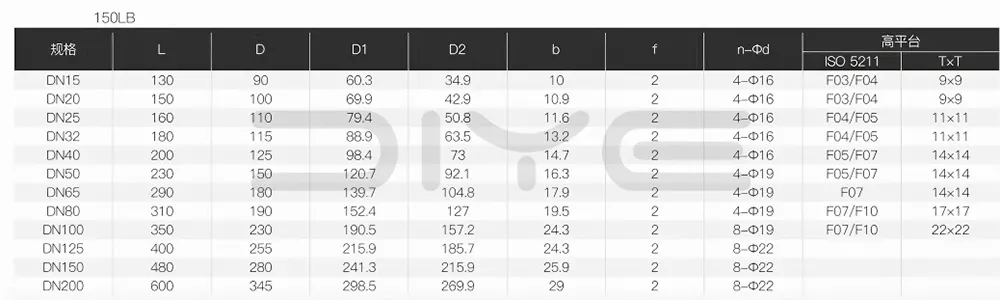

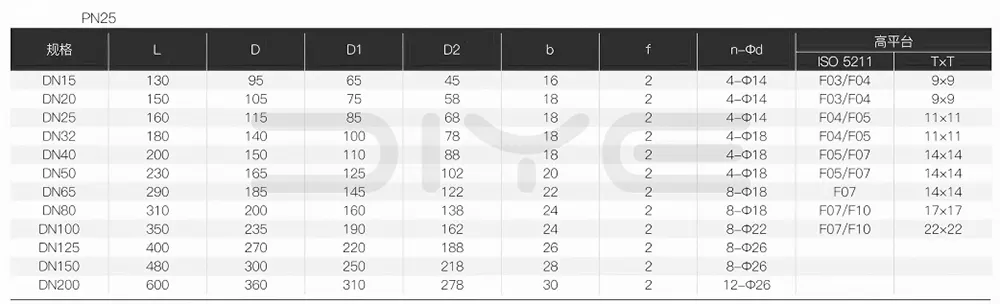

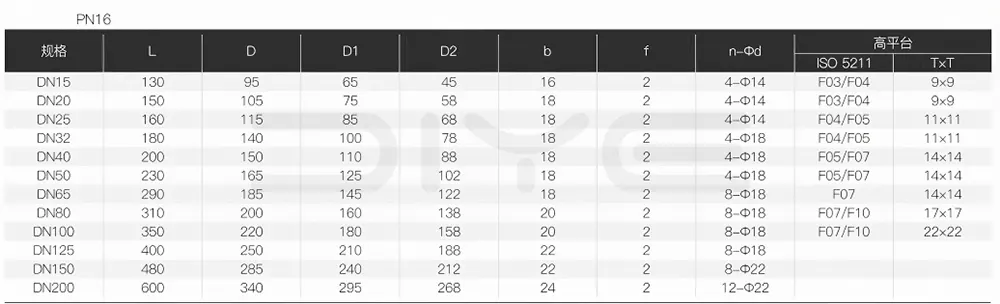

Parametrii tehnici

Servicii de asistență și personalizare

1. Aprovizionare unică: Furnizarea unui set complet de supape, actuatoare, flanșe, garnituri și șuruburi, simplificând procesele de achiziție și instalare în străinătate.

2. Personalizare flexibilă: Putem ajusta standardele de filet (NPT/BSP/G/BSPT, etc.), evaluările de presiune, selecția materialelor, etanșările, dimensiunile non-standard, interfețele speciale, modificările platformei, imprimarea aspectului, personalizarea logo-ului etc., pentru a răspunde diferitelor nevoi ale proiectului într-o singură oprire.

Întrebări frecvente

Î: Cum se selectează materialul de etanșare pentru robinete cu bilă cu flanșă 3PC?

A: 1. PTFE (F4): Etanșare moale de uz general, temperatură de funcționare -20℃ până la 200℃, cu performanțe excelente de etanșare și rezistență la coroziune.

2. PTFE armat: potrivit pentru aplicații cu temperaturi mai ridicate (≤250℃).

3. Etanșare metalică (etanșare dură): Proiectat pentru temperatură înaltă (≤600℃), presiune înaltă și mediu care conțin particule.

Î: Care este ciclul de înlocuire a garniturilor pentru robinete cu bilă cu flanșă 3PC?

R: 1. Etanșare moale (PTFE): 1-2 ani în condiții favorabile de lucru; scurtat la 3-6 luni în condiții de lucru corozive sau la temperaturi ridicate.

2. Garnitură metalică: 3-5 ani, în funcție de condițiile reale de uzură.
