Supapă cu bilă cu flanșă din două piese: principii structurale, reguli de instalare și limitări de aplicare

Cele mai multe defecțiuni la fața locului și erori de selecție în sistemele de fluide industriale provin dintr-o înțelegere superficială a caracteristicilor supapelor. Mulți practicieni în inginerie consideră robinetele cu bilă din două piese ca fiind componente obișnuite, ignorând compromisurile lor structurale, limitele de purtare a presiunii și logica inerentă de instalare. În comparație cu supapele cu bilă dintr-o singură piesă, care nu au rezistență la presiune și supapele cu bilă din trei piese, cu costuri ridicate de întreținere, supapele cu bilă cu flanșă din două piese oferă o stabilitate optimă pentru eficiența generală a costurilor și rezistența structurală a aplicațiilor industriale. Cu toate acestea, designul său structural unic vine cu limite clare de instalare și condiții de lucru aplicabile. În cele mai multe cazuri, defectele obișnuite, cum ar fi scurgerile, blocarea și deteriorarea corpului supapei nu sunt cauzate de probleme de calitate a produsului, ci de instalarea necorespunzătoare și condițiile de lucru nepotrivite. Acest articol descompune tutorialele de bază fragmentate și stereotipurile din industrie. Realizează o analiză aprofundată a supapelor cu bilă cu flanșă din două piese din esența structurală, logica de instalare verticală și orizontală, liniile directoare standard de funcționare, scenariile de aplicare interzise și întrebările frecvente, oferind referințe practice și profesionale pentru proiectarea conductelor, instalarea pe teren și întreținerea zilnică.

1. Ce este o supapă cu bilă cu flanșă din două piese?

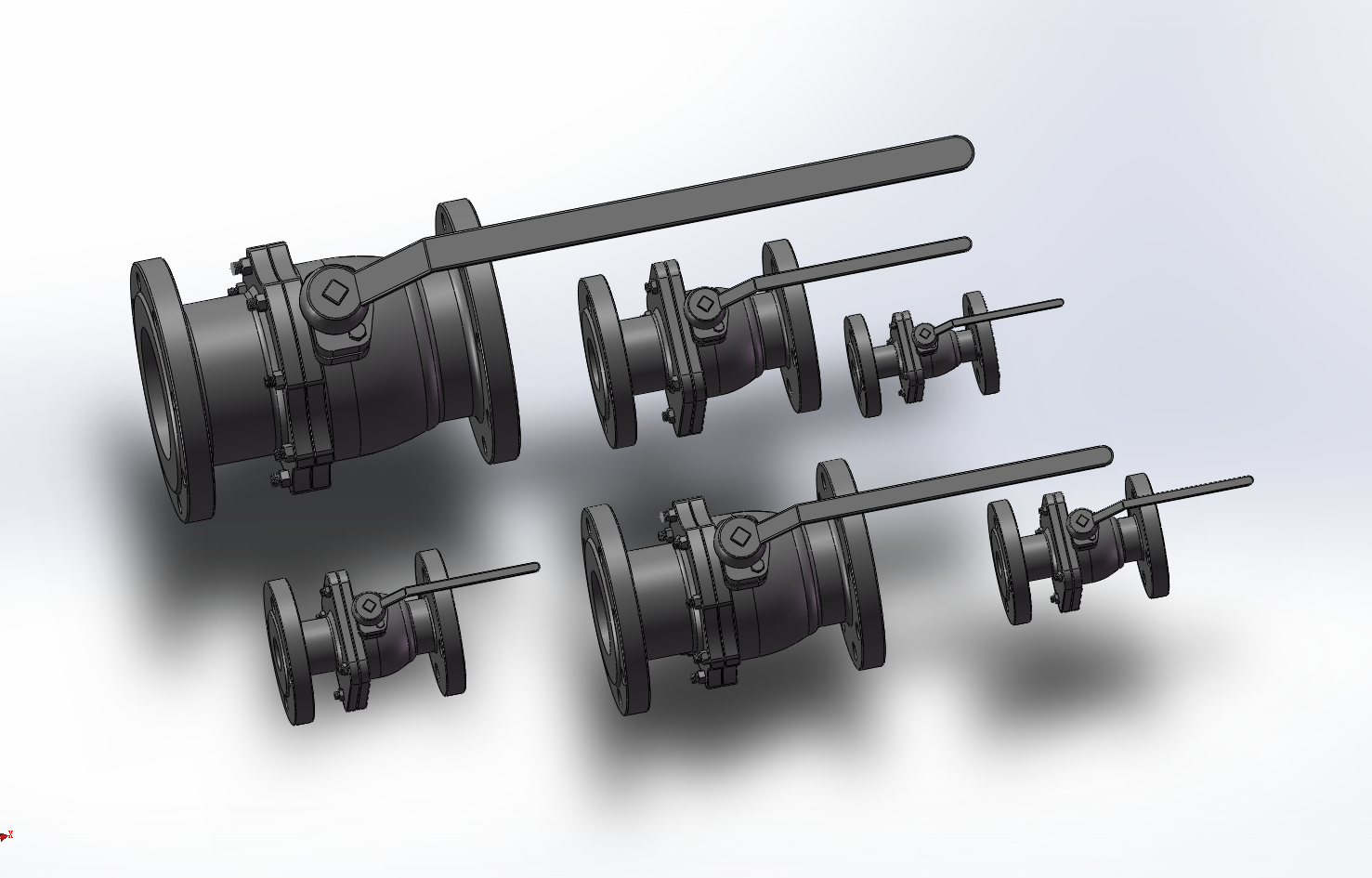

O supapă cu bilă cu flanșă din două piese are un corp de supapă divizat în două secțiuni și o structură de conectare a flanșei integrată. Este asamblat de un corp de supapă principal și o capotă, fixat cu șuruburi de înaltă rezistență și echipat cu componente interne de precizie, inclusiv bile, scaune de supapă și ansambluri de etanșare a tijei. Ocupând o poziție de mijloc între robinete cu bilă dintr-o singură piesă și trei piese, servește ca supapă standard pentru inginerie civilă, industria ușoară, chimie generală și sisteme de fluide municipale. Mulți ingineri confundă cele trei tipuri de supape cu bilă din cauza lipsei de înțelegere aprofundată a compromisurilor lor structurale. Robinetele cu bilă dintr-o singură piesă sunt ieftine, cu structuri de turnare integrale, dar rezistență limitată la presiune și aproape fără întreținere. Supapele cu bilă din trei piese susțin dezasamblarea în linie și înlocuirea componentelor, ideale pentru condiții dure de lucru, dar cu costuri globale mai mari. Designul din două piese umple perfect golul pieței. Menține etanșeitatea și rigiditatea structurală fiabile a supapelor despicate, compensează defectul de presiune al supapelor integrale și evită structura complexă de dezasamblare a supapelor din trei piese. În ceea ce privește poziționarea inginerească, nu este o supapă profesională pentru condiții extreme de lucru, ci o soluție standardizată și rentabilă pentru majoritatea sistemelor generale de fluide. Adoptă un design de debit cu orificiu complet, cu comutare rapidă de 90 de grade și performanță de etanșare bidirecțională. Compatibil cu apă, ulei, gaz convențional și medii slab corozive, acoperă gradele de presiune de la PN16 la PN40. Cu o funcționare stabilă și rate scăzute de eșec, este foarte potrivit pentru conductele standardizate care necesită funcționare continuă pe termen lung și întreținere nefrecventă.

2. Poate fi instalată vertical o supapă cu bilă cu flanșă din două piese?

Instalarea verticală a supapelor cu bilă cu flanșă din două piese a fost mult timp un subiect controversat în construcțiile industriale. Concluzia practică este clară: instalarea verticală este fezabilă, dar nu este aplicabilă universal, cu restricții stricte privind condițiile de lucru și metodele de instalare, care este unul dintre cele mai neglijate capcane la fața locului. Diferite de supapele de reținere dependente de gravitație, supapele cu bilă din două piese se bazează pe etanșarea scaunului supapei pre-strâns și pe rotirea bilei pentru a realiza deschiderea și închiderea. Teoretic, atât instalarea orizontală, cât și cea verticală sunt acceptabile din punct de vedere structural. Cu toate acestea, montarea verticală amplifică riscurile ascunse, cum ar fi sedimentarea medie și abaterea tensiunii tulpinii, subminând direct stabilitatea etanșării și durata de viață. Instalarea verticală funcționează perfect pentru medii curate, inclusiv apă pură, apă limpede și gaz convențional la temperatură normală și presiune scăzută, fără impact asupra stabilității de funcționare. Pentru mediile care conțin sedimente, particule solide, vâscozitate ridicată sau cristalizare ușoară, nu se recomandă instalarea verticală. Impuritățile se vor depune continuu în partea inferioară a corpului supapei verticale, uzând suprafața scaunului supapei de precizie și provocând blocarea bilei, microscurgeri și comutare neregulată - probleme rar întâlnite la supapele instalate orizontal. În plus, există o regulă de neîncălcat pentru instalarea verticală: tija supapei nu trebuie niciodată montată în jos. Roțile de mână și actuatoarele trebuie să fie orientate în sus sau lateral. Instalarea în jos duce la acumularea de mediu rezidual și de impurități în zona de ambalare a tijei, provocând coroziune treptată, scurgeri externe și pericole ascunse nereparabile.

3. Ghid de instalare a miezului pentru supapele cu bilă cu flanșă din două piese

Peste 80% din defecțiunile supapelor în faza ulterioară rezultă din instalarea nestandardă, mai degrabă decât din defecte de calitate. Instalarea profesională se concentrează pe eliminarea stresului conductei, a abaterilor de etanșare și a riscurilor de impact mediu, în loc să alinieze pur și simplu găurile pentru șuruburi și șuruburile de fixare. Următoarele sunt linii directoare de operare de bază verificate pe teren.

3.1 Pretratarea conductei pentru a evita abraziunea ascunsă

Curățați bine și spălați întreaga conductă înainte de instalare pentru a îndepărta zgura de sudură, rugina, resturile de tăiere și alte particule dure. Scaunul supapei supapelor cu bilă din două piese adoptă o structură de etanșare în oglindă de înaltă precizie. Minusculele impurități dure vor cauza zgârieturi ireversibile și micro scurgeri permanente, care este cauza principală a defecțiunii pe termen scurt a noilor supape.

3.2 Alinierea flanșei fără efort

Nu trageți sau strângeți niciodată forțat conductele pentru a alinia găurile flanșei. Corpul de supapă rigid din două piese este predispus la micro-deformare sub presiune forțată. Când presiunea sistemului fluctuează, corpul supapei deformat va suferi defecțiuni de etanșare sau chiar crăpare. Asigurați potrivirea naturală a suprafețelor flanșei și plasarea centrată a garniturii pentru o distribuție uniformă a presiunii.

3.3 Strângerea șuruburilor în diagonală și treptat

Fixați șuruburile flanșei în diagonală și în mai multe etape, în loc să strângeți o singură parte complet deodată. Compresia asimetrică cauzează tensiuni dezechilibrate ale garniturii și deformarea micro-flanșei, ceea ce duce la o problemă comună la fața locului: fără scurgeri la presiune scăzută, dar infiltrații evidente la presiune ridicată.

3.4 Test de presiune pe cursă completă după instalare

Nu puneți supapa în funcțiune formală imediat după instalare. Efectuați teste de presiune atât în ​​stare complet deschisă, cât și în stare complet închisă pentru a verifica performanța de etanșare și pentru a verifica dacă există blocaje sau defecte de blocare induse de efort, eliminând în prealabil riscurile potențiale.

3.5 Rezervați spațiu suficient pentru operare și întreținere

Rezervați suficient spațiu în jurul tijei supapelor, roților de mână și a actuatoarelor electrice sau pneumatice. Spațiul blocat va împiedica operarea zilnică de comutare și întreținerea de rutină ulterioară.

4. Scenarii de instalare strict interzise

În timp ce supapele cu bilă cu flanșă din două piese prezintă stabilitate universală și avantaje de cost, ele au limitări structurale inerente. Aplicarea necorespunzătoare în scenarii specifice va duce la uzură ireversibilă și la potențiale pericole de siguranță, care sunt tabuuri clare de inginerie.

4.1 Linii de producție continuă care necesită întreținere frecventă

Structura cu șuruburi din două piese nu poate suporta înlocuirea în linie a pieselor interne de uzură. Odată ce scaunele sau garniturile supapelor se uzează, întreaga supapă trebuie îndepărtată și conducta deconectată pentru întreținere. Nu se aplică scenariilor de producție continuă de 24 de ore care necesită curățare regulată și înlocuire a pieselor, unde supapele cu bilă din trei piese sunt singura opțiune viabilă.

4.2 Condiții de lucru cu particule, cristaline sau medii de înaltă vâscozitate

Spre deosebire de supapele din trei piese care suportă dezasamblarea și curățarea rapidă, supapele din două piese nu pot fi demontate cu ușurință pentru a elimina depunerile interne. Funcționarea pe termen lung cu medii impure va provoca abraziunea continuă a suprafeței de etanșare și blocarea bilei, crescând brusc probabilitatea de eșec.

4.3 Conducte cu ciocan de apă puternic și fluctuații frecvente de presiune

Structura despicată din două piese are o rezistență mai mică la impact în comparație cu supapele integrate și supapele întărite din trei piese. Impactul repetat al loviturilor de arie și schimbările drastice ale presiunii vor slăbi șuruburile de fixare și vor atenua forța de prestrângere a etanșării, rezultând o scurgere medie persistentă.

4.4 Reglementarea pe termen lung a throttlingului

Supapele cu bilă cu flanșă din două piese sunt proiectate strict pentru controlul pornit-oprit, mai degrabă decât pentru serviciul de accelerare. Funcționarea întredeschisă pe termen lung va provoca curățarea medie de mare viteză a scaunului supapei, uzând rapid stratul de etanșare al oglinzii și provocând scurgeri ireversibile. Permite doar reglarea instantanee a debitului, nu accelerarea continuă.

4.5 Instalare nestandardă în scenarii rezistente la explozie

Pentru mediile inflamabile si explozive, omiterea dispozitivelor de eliminare a staticii sau instalarea tulpinilor in jos va provoca acumularea statica si depunerea medie, aducand riscuri grave de explozie si incendiu.5. Întrebări frecvente despre Two-Piece

5. Întrebări frecvente despre instalarea supapei cu bilă cu flanșă din două piese

Î1: Ce metodă de instalare oferă o durată de viață mai lungă, verticală sau orizontală?

Pentru medii curate, fără impurități, postura de instalare are un impact redus asupra duratei de viață. Pentru mediile predispuse la sedimente, instalarea orizontală este mult mai stabilă. Evită eficient depunerea de impurități interne și reduce uzura suprafeței de etanșare, făcându-l soluția preferată pentru condiții complexe de lucru.

Î2: De ce supapele curg numai la presiune înaltă, dar nu la presiune scăzută după instalare?

Peste 90% dintre astfel de defecțiuni sunt cauzate de strângerea neuniformă a șuruburilor, deplasarea garniturii și solicitarea neeliberată a conductei. Abaterile structurale sunt nesemnificative la presiune joasă, dar amplificate la presiune înaltă, ducând la defectarea etanșării. Problema poate fi rezolvată prin refixarea șuruburilor în diagonală și eliminând solicitarea conductei.

Î3: Supapele cu bilă cu flanșă din două piese pot potrivi actuatoarele automate?

Da. Supapele standard cu bilă cu flanșă din două piese cu platformă înaltă sunt complet compatibile cu actuatoarele electrice și pneumatice. Aceștia acceptă controlul automat de la distanță și sunt opțiuni rentabile pentru conductele automate de fluide.

Î4: Ce cauzează blocarea supapelor nou instalate?

Cauzele obișnuite includ zgârieturile suprafeței de etanșare de la impuritățile conductei, micro-deformarea cauzată de alinierea forțată a flanșei și lipsa operațiunii de încercare de reducere a presiunii. Acestea sunt erori tipice de instalare, mai degrabă decât probleme de calitate a produsului.

Î5: Cum să alegeți între robinete cu bilă cu flanșă din două și trei piese?

Selectați robinete cu bilă din două piese pentru condiții convenționale de lucru cu frecvență scăzută de întreținere și cerințe de control al costurilor. Alegeți robinete cu bilă din trei piese pentru medii corozive dure, medii ușor de murdărit și sisteme de producție continuă care necesită întreținere în linie. Nu există o superioritate absolută între cele două - doar potrivire bazată pe scenarii.

Concluzie

Valoarea de bază în inginerie a supapelor cu bilă cu flanșă din două piese constă în adaptabilitatea lor excelentă la majoritatea scenariilor generale de fluide industriale. Cu o structură stabilă, performanțe mature și costuri controlabile, acestea au devenit componente de bază și de bază ale conductelor industriale moderne. Cele mai multe defecțiuni ale supapelor sunt atribuite nepotrivirii condițiilor de funcționare și instalării nestandard, mai degrabă decât defectelor inerente ale produsului. O înțelegere aprofundată a compromisurilor sale structurale, limitele instalării și tabuurile aplicațiilor îi ajută pe ingineri să evite greșelile de instalare stereotipe, să maximizeze stabilitatea operațională pe termen lung, să reducă costurile generale de întreținere și, în sfârșit, să realizeze funcționarea sigură, eficientă și durabilă a sistemelor industriale.
