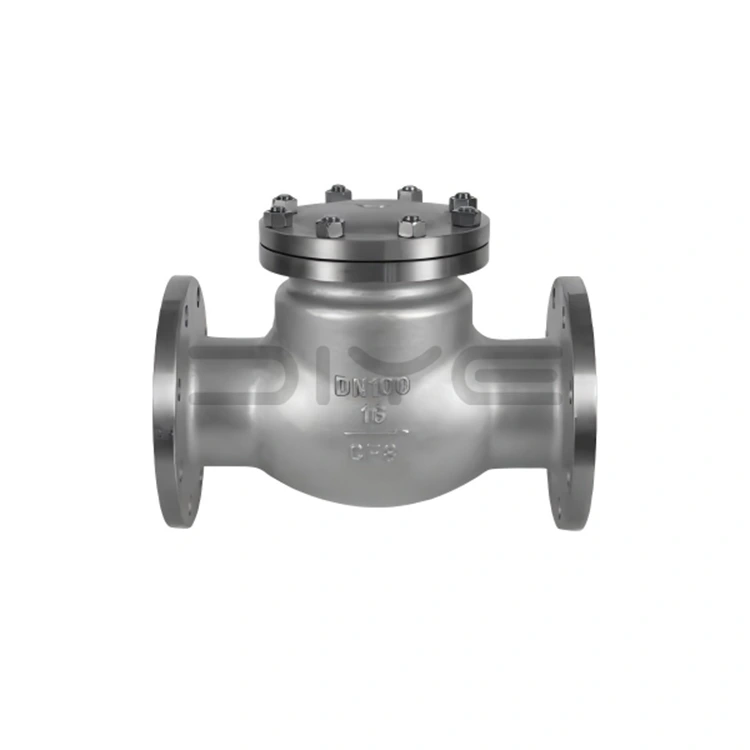

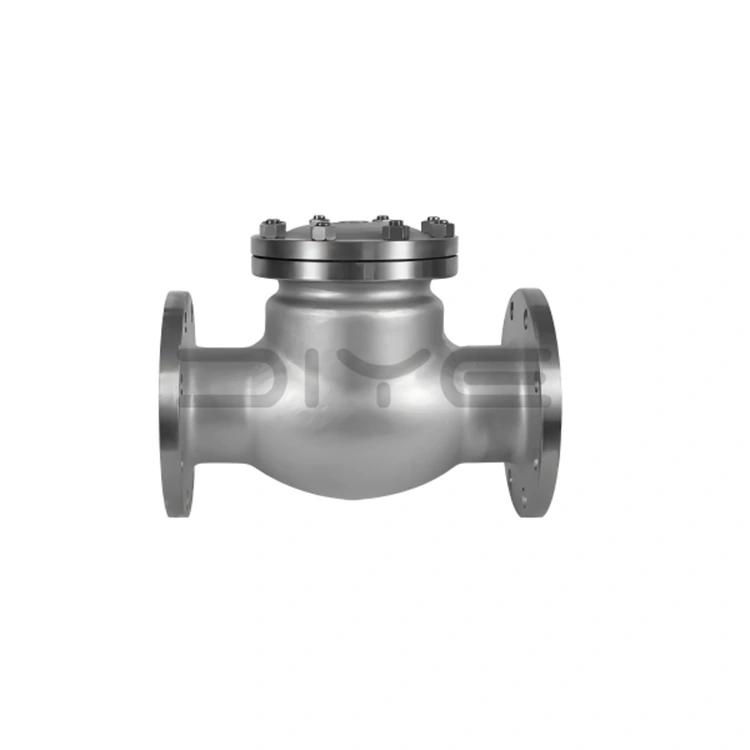

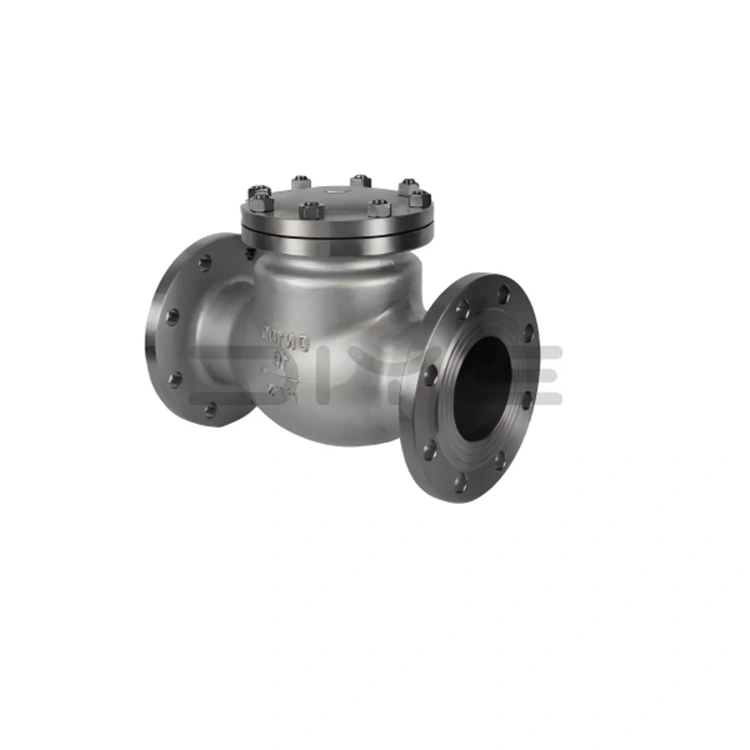

Supape de reținere cu flanșă DIN

Supapele de reținere cu flanșă pivotante DIYE DIN sunt supape automate proiectate cu precizie care respectă pe deplin standardele germane de bază, inclusiv DIN 3356, DIN 3202 și DIN EN 1092-1. Supapele funcționează autonom pe baza presiunii mediului, nefiind nevoie de actuatori externi. Acestea oferă un mecanism fiabil, fără întreținere, care previne consecințele catastrofale ale refluxului, protejând infrastructura critică a conductelor.

Principiul de lucru și funcțiile principale

1. Funcționare automată

Discul supapelor de reținere cu flanșă DIN se deschide liber sub presiunea mediului care curge înainte; atunci când sistemul se oprește, se depresurizează sau are o tendință de reflux, discul supapei se închide instantaneu sub propria greutate și contrapresiunea de reflux.

2. Funcții de protecție de bază

- Prevenirea refluxului: Formează o etanșare etanșă, împiedicând curgerea inversă a mediului.

- Atenuarea loviturii de apă: Absoarbe șocurile hidraulice, reducând semnificativ presiunea asupra conductelor și echipamentelor.

- Protecția sistemului: Protejează pompele, compresoarele, vasele sub presiune și schimbătoarele de căldură împotriva daunelor cauzate de șocurile de presiune inversă.

Caracteristici de proiectare și parametri tehnici

1 Metoda de conectare și standarde

Utilizează racorduri cu flanșă standard DIN, simplificând instalarea și întreținerea; lungimea structurală respectă strict standardul DIN 3202.

2 Aplicabilitate largă și versatilitate

Supapele de reținere cu flanșă pivotante DIN acoperă întreaga gamă de diametre de la DN15 la DN1000; Presiunile nominale includ PN10, PN16, PN25, PN40, PN63 și PN100, satisfacând diversele nevoi ale rețelelor de conducte de joasă presiune până la sistemele de procese industriale de înaltă presiune.

3 Structura superioară

Canalele de curgere atent proiectate reduc la minimum pierderea de presiune; Suprafețele de etanșare de înaltă precizie asigură o etanșare etanșă și fiabilă chiar și în condiții de fluctuații de presiune și diverse condiții de mediu.

4. Compatibilitate media

Potrivit pentru apă, abur, produse petroliere și diverse medii acide, alcaline și corozive.

Scenarii de aplicare și acoperirea pieței

Supapele noastre de reținere cu flanșă pivotantă DIN sunt produsul preferat pentru sistemele de conducte standard germane în Europa și la nivel global, asigurând un control unidirecțional stabil al debitului în mai multe industrii solicitante, inclusiv:

1. Industria de prelucrare petrochimică și chimică

2. Industria de producere a energiei (energie termică și nucleară)

3. Industria metalurgică și minieră

4. Industria municipală de alimentare cu apă și drenaj

5. HVAC, gaz și inginerie marină

6. Proiecte de Inginerie de Export Standard Internațional European

Producție și asigurare a calității

1. Calificări și experiență profesională: Folosind expertiza profundă din industrie, DIYE VALVE realizează producția în masă a tuturor specificațiilor supapei de reținere DIN, asigurând o calitate stabilă și fiabilă.

2. Conformitatea cu standardele autorizate: Fiecare supapă utilizează materiale standard germane, procese de forjare de precizie și este supusă unor teste riguroase de presiune.

3. Garanție de integritate: Oferim rapoarte complete de testare a materialelor (MTR) și date de testare a presiunii din fabrică pentru fiecare comandă, asigurând trasabilitate și conformitate deplină pe parcursul întregului proces.

4.Soluții personalizate: În plus față de produsele standard, oferim profesional servicii de supape personalizate folosind materiale speciale și dimensiuni non-standard, oferind soluții de aprovizionare unice pentru proiecte complexe de inginerie europene și internaționale.

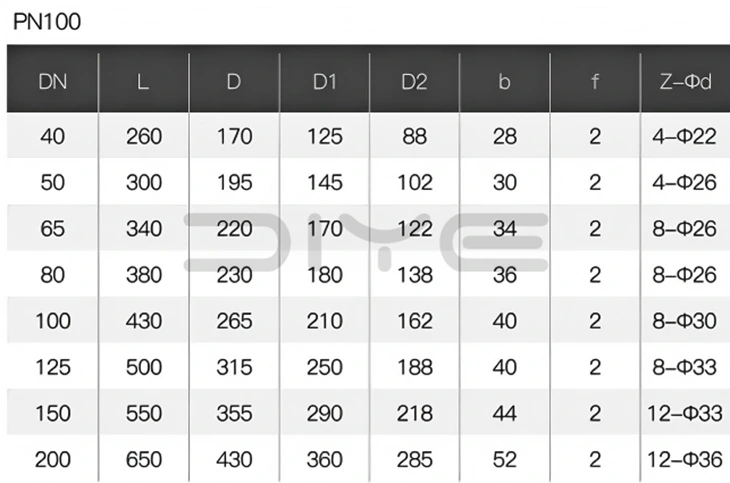

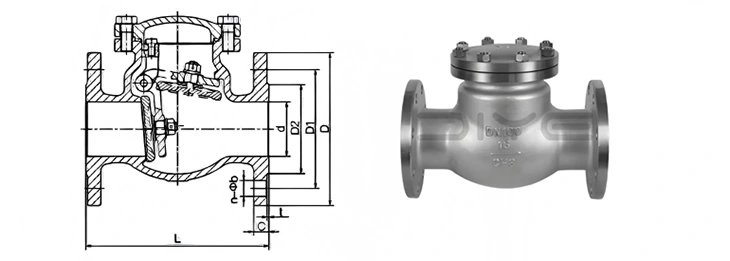

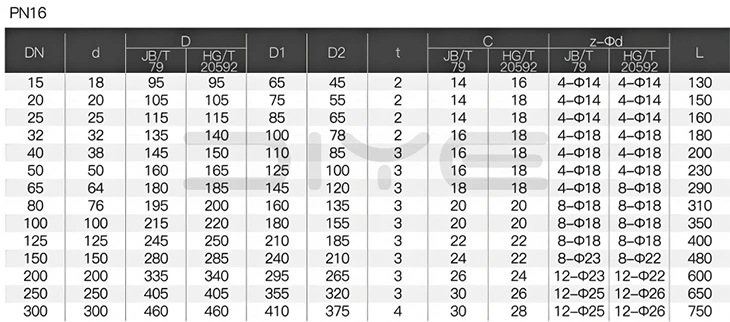

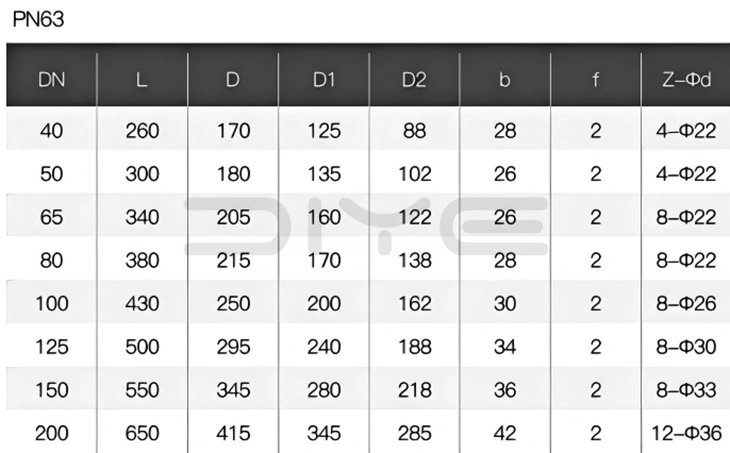

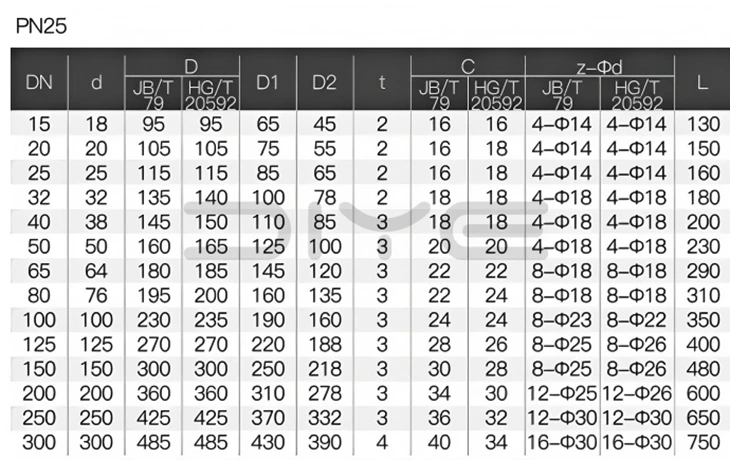

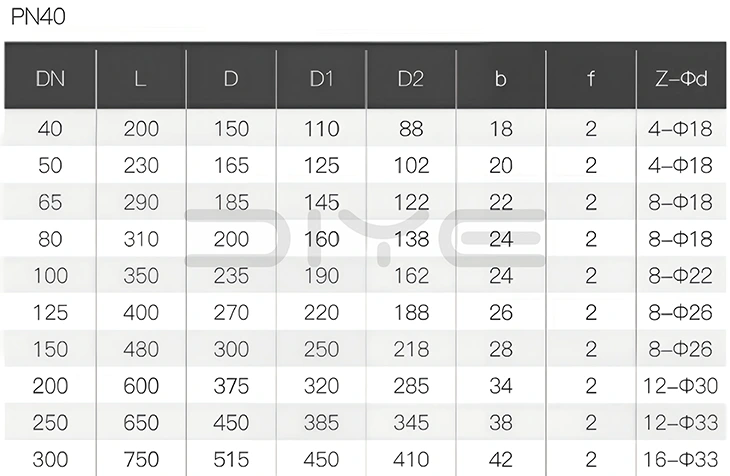

Desene tehnice

FAQ

Î: Ce standarde de bază respectă supapele de reținere cu flanșă DIN?

R: Acestea respectă în principal DIN 3205, DIN 3206, DIN 3207, DIN 3351 și DIN 3352. Pentru racordarea cu flanșă, implementează DIN EN 1090 / DIN EN 1091 / DIN EN 1092, asigurând potrivirea și interschimbabilitatea perfectă cu standardele germane, conducte și garnituri.

Î:Ce trebuie remarcat atunci când instalați o supapă de reținere cu flanșă?

R: Confirmați săgeata de direcție a fluxului de pe corpul supapei și instalați strict în conformitate cu direcția de curgere medie. Instalarea lui înapoi va duce la blocarea completă a fluxului și pierderea funcției de verificare.

Î: De ce există întotdeauna zgomot și vibrații anormale în supapa de reținere cu flanșă?

R: Acest lucru este cauzat în principal de instalarea aproape de cot, viteza excesivă a curgerii sau impactul discului supapei asupra opritorului. Se recomandă creșterea secțiunii țevii drepte, trecerea la o structură de închidere lentă sau reglarea vitezei de curgere a conductei.

Î: Puteți furniza un set complet de supape de reținere DIN standard german?

R: În calitate de producător sursă, Diye produce supape de reținere cu flanșă DIN de toate dimensiunile. Efectuăm cu strictețe prelucrarea, testarea presiunii și marcarea în conformitate cu standardele germane. Putem furniza un set complet de rapoarte despre materiale și date de testare a presiunii din fabrică și putem sprijini personalizarea calibrelor speciale și a materialelor speciale.
