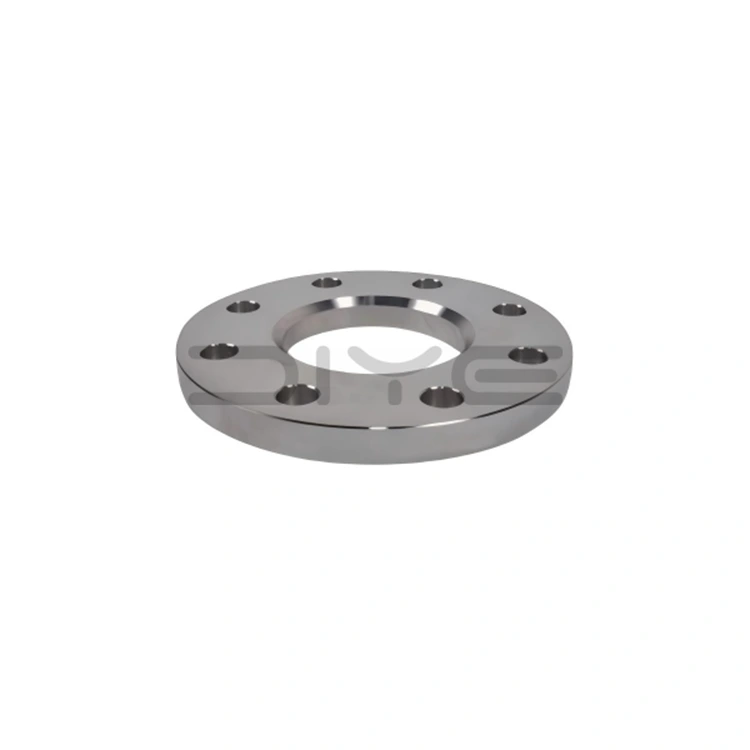

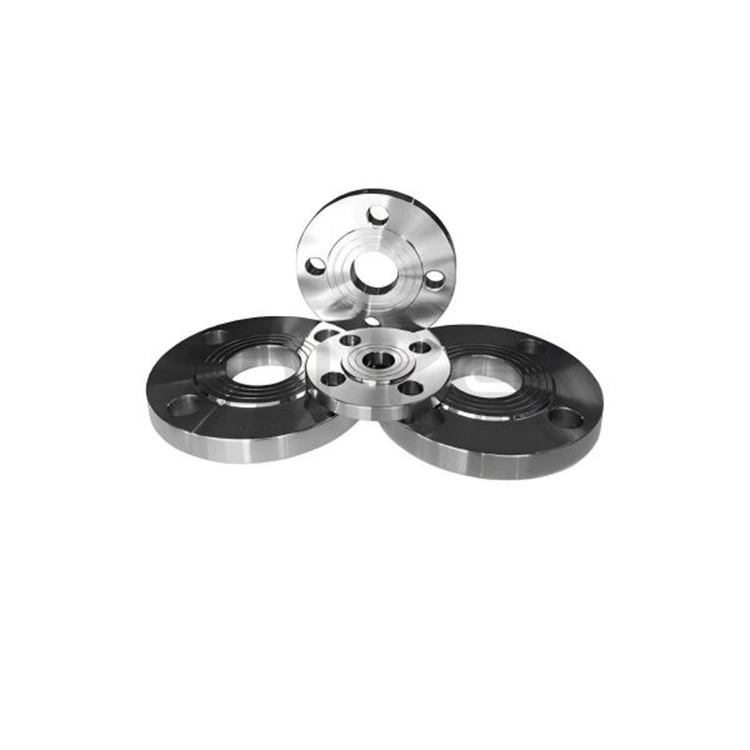

GOST 12820-80 Flanșă

Flanșa noastră GOST 12820-80 este produsă pe baza a două sisteme standard GOST de bază, formând un sistem tehnic complet compatibil atât cu specificațiile tradiționale rusești, cât și cu specificațiile de generație următoare:

1. GOST 12820-80: Un standard clasic special pentru flanșe cu alunecare din oțel de presiune medie și joasă, potrivit pentru PN 0,1–2,5MPa, DN10–1600, echipat în principal cu suprafețe de etanșare RF/FF, utilizat pe scară largă în conductele convenționale municipale și industriale generale.

2. GOST 33259-2015: Un nou standard universal universal care înlocuiește vechiul standard, care acoperă toate nivelurile de presiune (PN1–250) și toate tipurile de flanșe, inclusiv slip-on, gât de sudură, flanșă liberă și flanșă oarbă, satisfacând nevoile proiectelor de înaltă presiune și diversificate.

Parametrii de bază ale produsului

1. Gama de presiune și diametru

- Presiune nominală (PN): 6 niveluri (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), acoperind condiții de funcționare de la 0.1 la 2.5 MPa.

- Diametru nominal (DN): DN10–1600 (½"–64"), care se potrivește cu specificațiile principale ale conductelor industriale.

2. Tip suprafață de etanșare

- Tip standard: RF (Raised Face, Type 02) cu linie de plutire, rugozitate Ra≤3,2μm; FF (față plată, tip 01) la același nivel cu planul flanșei.

- Tipuri opționale: MFM (Raised Face), TG (Tongue & Groove), potrivite pentru medii de înaltă presiune/corozive.

3. Selectarea materialului

Folosește standarde rusești și materiale internaționale echivalente, în conformitate cu standardul GOST 12816-80:

- Oțel inoxidabil: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Otel Carbon: St20, St35; Oțel slab aliat: 16Mn.

Producție și asigurare a calității

1. Controlul producției

- Precizia dimensională, inclusiv diametrul exterior, diametrul interior, distanța dintre centrul găurii de șuruburi, grosimea și înălțimea suprafeței de etanșare, respectă strict tabelele standard;

- Procesele avansate de prelucrare CNC și forjare asigură performanță stabilă a produsului și consistență ridicată.

2. Inspecția calității

- Inspecție completă: inspecție vizuală, măsurare dimensională și încercare hidrostatică de 1,5 ori presiunea nominală;

- Certificare completă: certificatul de material GOST, certificarea EAC și raportul de inspecție a calității sunt furnizate pentru fiecare lot.

Acoperire tip flanșă:

1. 01: Flanșă cu față plată (tip miez PL, GOST 12820-80)

2. 02: Flanșă priză (SO)

3. 03: Flanșă liberă (LJ)

4. 04: Flanșă la cap la cap (LJ)

5. 05: Flanșă cap la cap (WN, conform GOST 12821-80)

6. 06: Flanșă oarbă (BL)

Servicii de personalizare și suport:

1. Personalizare non-standard: Dimensiunea, materialul și suprafața de etanșare pot fi personalizate în funcție de desenele proiectului;

2. Aprovizionare unică: Oferă elemente de fixare și etanșări GOST potrivite, simplificând procesul de achiziție și asigurând compatibilitatea;

3. Adaptabilitatea pieței: Produsele respectă pe deplin standardele pieței din Rusia și CSI, potrivite pentru proiecte pe termen lung și cooperare în comerțul exterior.

Flanșa DIYE VALVE GOST 12820-80 combină producția profesională, conformitatea cu standardele și calitatea fiabilă, făcându-l produsul preferat pentru conexiunile de conducte de joasă și medie presiune pe piețele din Rusia, CSI și Asia Centrală. Aderăm la principiile calității în primul rând și în primul rând clienților, oferind aprovizionare stabilă și suport tehnic partenerilor noștri globali.

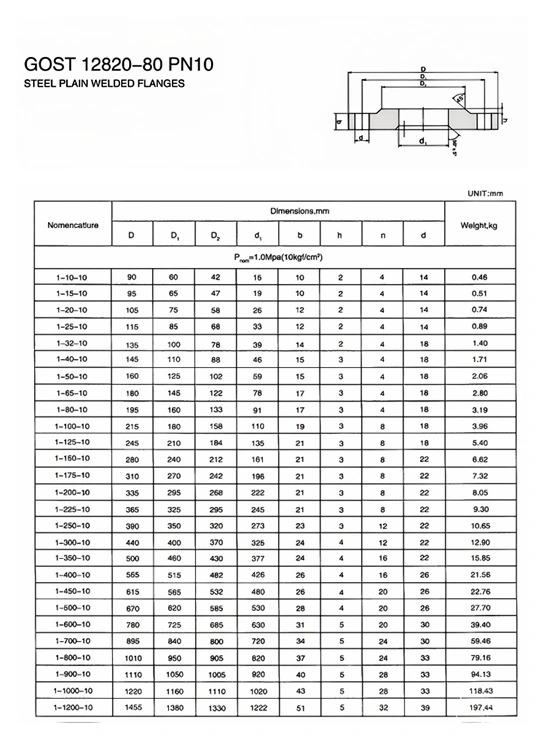

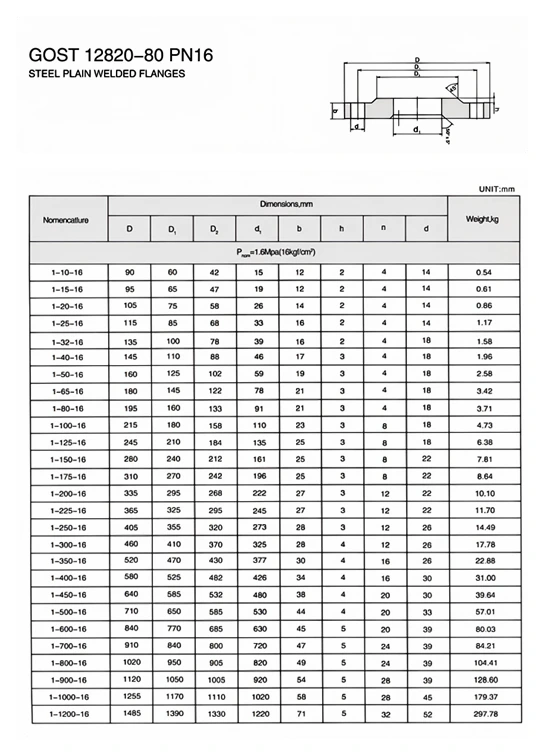

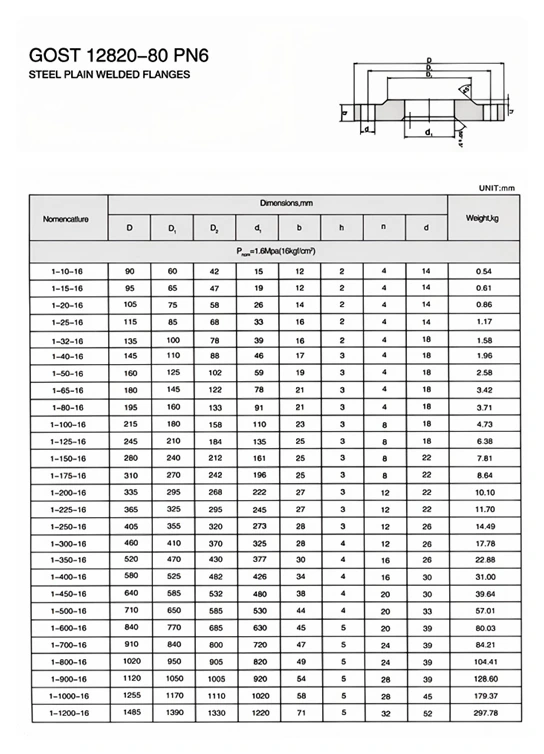

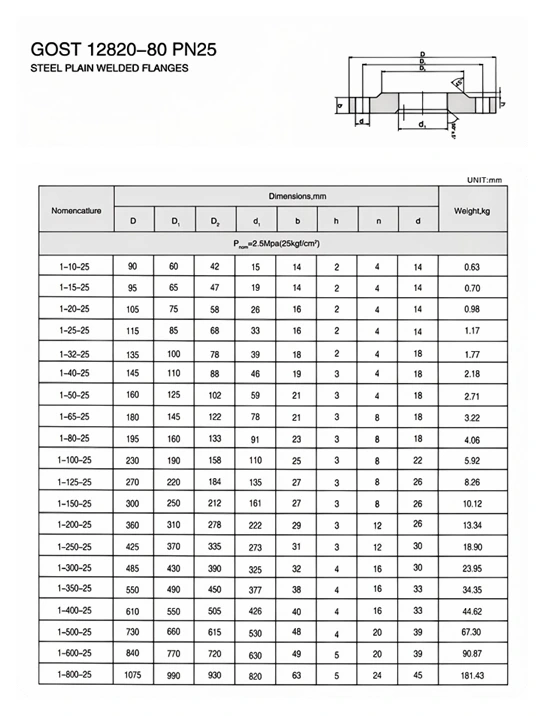

Specificatii tehnice

Întrebări frecvente

Î: Care sunt standardele de bază comune pentru flanșe GOST 12820-80?

R: GOST 12820-80 este un standard vechi clasic, specializat în flanșe cu alunecare din oțel de presiune medie și joasă; GOST 33259-2015 este o nouă versiune a standardului general general, care înlocuiește complet vechiul sistem, acoperă toate nivelurile de presiune și toate tipurile de flanșe și se acoperă cu întreprinderile rusești moderne și proiectele de certificare EAC.

Î: Cele două standarde pot fi înlocuite și andocate unul cu celălalt?

R: Dimensiunile convenționale sunt compatibile, dar pentru presiunea ridicată, suprafața de etanșare, grosimea peretelui și parametrii șuruburilor, va prevala GOST 33259-2015; GOST 12820-80 poate fi utilizat pentru întreținerea echipamentelor vechi, iar noul standard din 2015 trebuie implementat pentru proiectele de construcții noi.

Î: Cum să alegeți între flanșele cu alunecare GOST și flanșele gâtului de sudură?

R: Flanșele cu alunecare GOST 12820-80 sunt potrivite pentru temperatură normală, presiune medie și joasă, alimentare generală cu apă și conducte de drenaj/proces; Flanșele gâtului de sudură GOST 33259-2015 sunt rezistente la temperaturi ridicate și la presiune înaltă, anti-vibrații și sunt utilizate pentru petrol și gaze, industria chimică, abur principal și alte conducte cu risc ridicat.

Î: Care sunt tipurile comune de suprafețe de etanșare ale flanșelor GOST 12820-80?

A: RF (Raised Face, cel mai des folosit), FF (Flat Face), MFM (Male-Female Face), TG (Tongue and Groove Face), RJ (Ring Joint Face, configurație high-end a noului standard, dedicată etanșării metalice la temperaturi ridicate și la presiune înaltă).

Î: Ce conducte și șuruburi sunt potrivite cu flanșe GOST 12820-80?

R: Se potrivește cu țevi de oțel standard GOST și șuruburi și piulițe speciale GOST. Garniturile sunt selectate dintre garniturile standard GOST de cauciuc, garniturile spiralate și garniturile inele metalice. Setul complet de potrivire previne scurgerea.
