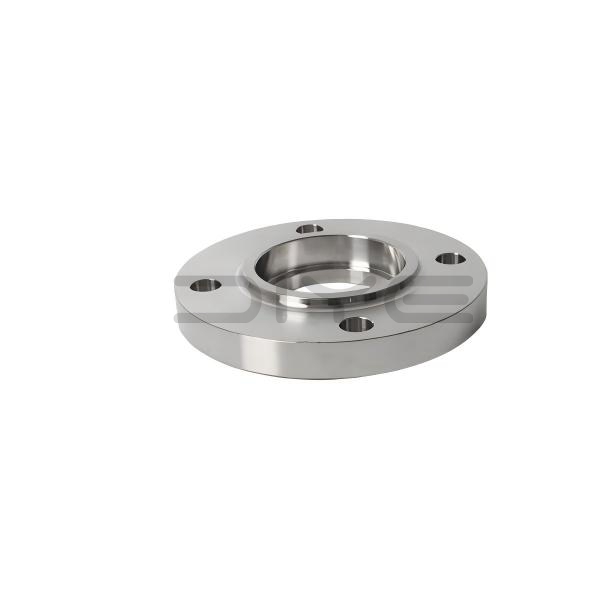

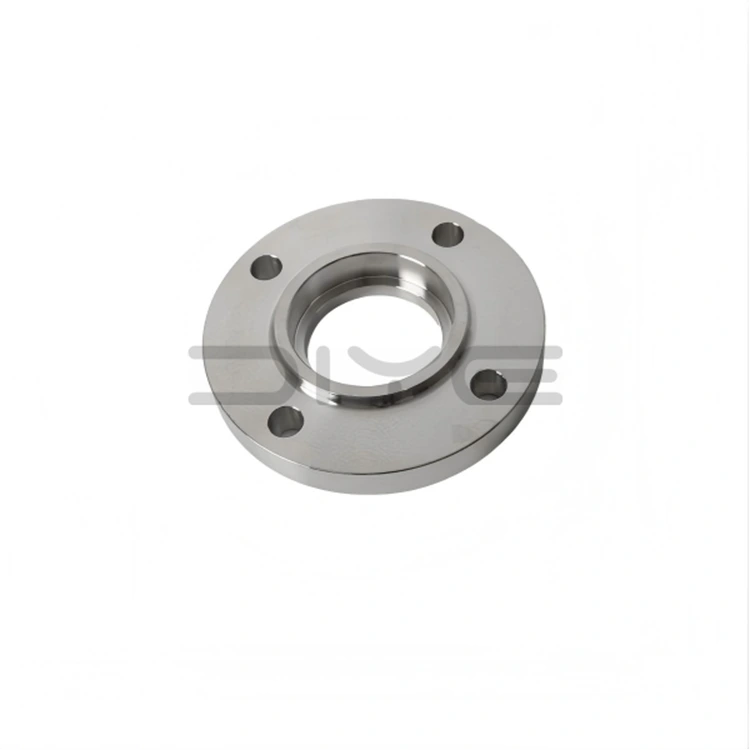

Flanșă de sudare cu priză

O flanșă de sudură cu priză este o flanșă forjată cu gât, cu o canelură internă pentru mufă la un capăt. În timpul instalării, țeava de oțel este introdusă în mufă și asigurată cu o sudură de filet externă, eliminând necesitatea de a teși capătul țevii sau de a folosi o placă de suport pentru sudură cap la cap. Produsele sunt fabricate în principal conform standardelor ASME B16.5, acoperind niveluri de presiune de la Clasa 150 la Clasa 2500, făcându-le racordul detașabil preferat pentru sistemele de conducte de înaltă presiune și diametru mic.

Tipuri standard de suprafețe de etanșare

1. RF (Raised Face): Tipul principal din industrie, compatibil cu garnituri spiralate și garnituri PTFE, potrivite pentru condiții generale de funcționare.

2. RJ (Ring Joint): Proiectat pentru condiții extreme de temperatură ridicată și presiune ridicată, compatibil cu garniturile inelare metalice.

3. MFM (Matching Face): Previne eroziunea și compresia garniturii, îmbunătățind stabilitatea etanșării în condiții dure.

Principiul de lucru și procesul de sudare

1. Introducerea țevii: Introduceți țeava în mufă până când ajunge în contact cu treapta internă, apoi retrageți ușor pentru a permite spațiul de dilatare termică.

2. Sudarea în filet: Efectuați suduri în filet externe continue la joncțiunea peretelui exterior al țevii și gâtul flanșei.

3. Etanșare și reducere a tensiunii: sudura asigură fixarea și etanșarea structurală; jocul intern absoarbe dilatarea termică, prevenind fisurarea sudurii.

4. Testare nedistructivă: sudura poate fi supusă testării de penetrare PT pentru a asigura performanța de etanșare de precizie a sistemelor critice cu diametru mic.

Avantajele structurale de bază

1. Flanșă de sudare cu priză cu autocentrare: Flanșa de sudură cu priză încorporată permite alinierea automată a țevilor, simplificând instalarea și asigurând o coaxialitate ridicată.

2. Structură forjată integrală: Designul gâtului forjat dintr-o singură bucată oferă o rigiditate excelentă și o rezistență stabilă la presiune.

3. Sudare eficientă și convenabilă: Sunt necesare numai suduri de filet externe, permițând o construcție rapidă și eliminând necesitatea sudării cu penetrare completă.

4. Protecție la stres termic: Un spațiu de expansiune dedicat este prevăzut în partea de jos a țevii pentru a elibera stresul termic la temperatură înaltă și pentru a preveni ruperea îmbinării.

Specificații și opțiuni de materiale

1. Dimensiuni standard: în primul rând DN15–DN50 (NPS 1/2″–2″), optimizate pentru sisteme de înaltă presiune cu diametru mic.

2. Clasele de presiune: Specificațiile utilizate în mod obișnuit sunt Clasa 300/600 și mai sus, potrivite pentru condiții de presiune medie și înaltă.

3. Tipuri de materiale: Disponibil în oțel carbon ASTM A105, oțel inoxidabil 304/316L, oțel aliat și oțel forjat la temperatură joasă.

Scenarii de aplicație și capabilități de servicii

DIYE VALVE Flanșele de sudură cu priză sunt utilizate pe scară largă în proiectele de petrol și gaze, produse chimice, de generare a energiei și proiecte internaționale de inginerie. Oferim dimensiuni standard in stoc precum si solutii complet personalizate pentru dimensiuni nestandard si materiale speciale. Fiecare produs vine cu un raport de inspecție a calității original al producătorului complet, certificat de material, date de detectare a defectelor și un set complet de documente de export, asigurând conformitatea deplină cu cerințele diferitelor proiecte din întreaga lume.

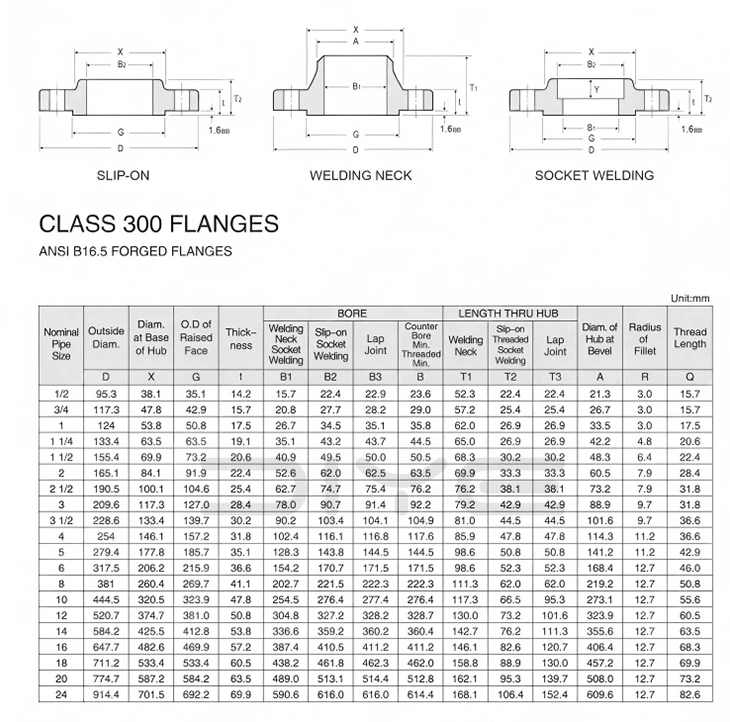

Parametrii tehnici
