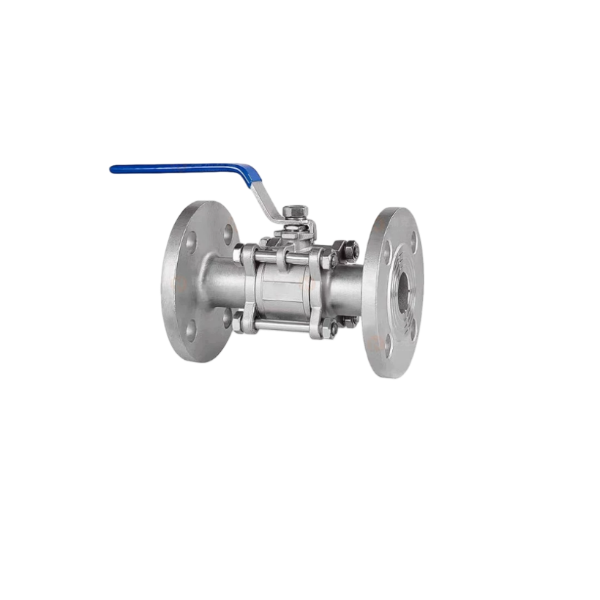

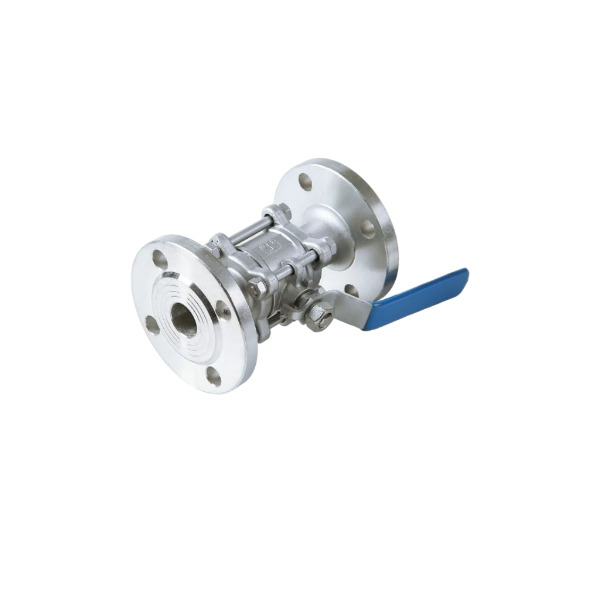

Supapă cu bilă cu flanșă din oțel inoxidabil, 3 buc

Introducere de produs

Supapa cu bilă cu flanșă din oțel inoxidabil din 3 piese are corp forjat SS304/SS316L cu prelucrare CNC. Capetele cu flanșe permit asamblarea ușoară cu conducte industriale. Echipat cu tijă anti-explozie și etanșare a scaunului din PTFE, această supapă cu orificiu complet minimizează pierderea medie de presiune. Adoptă suport de montare standard ISO5211, disponibil pentru operarea manuală a pârghiei sau echipat cu actuatoare pneumatice și electrice pentru control automat de la distanță. Exportat pe scară largă pentru oprirea fluidelor în sistemele de conducte chimice, de tratare a apei, petrol și gaze și procesare alimentară.

Principiul de lucru

Supapa cu bilă cu flanșă din 3 piese controlează fluxul de fluid prin rotirea la 90° a bilei în jurul axei tijei. Un orificiu traversant este prelucrat pe bilă. Când gaura se aliniază cu direcția conductei, fluidul trece liber. După rotirea cu 90 de grade, partea solidă a mingii apasă pe scaun pentru a bloca fluxul. Corpul divizat din trei piese cuprinde bila și părțile de etanșare. Tija antrenează rotația bilei. Contactul strâns între bilă și scaun creează o etanșare etanșă cu bule pentru a deschide sau închide mediul de conductă.

Avantaje

1.Construcția divizată din trei piese permite inspecția în linie și înlocuirea etanșării fără a îndepărta întreaga supapă din conductă, reducând foarte mult costurile de întreținere.

2.Conexiunea cu flanșă oferă o presiune ridicată și o îmbinare stabilă a țevii; supapa rămâne fixă ​​în timpul demontării conductei.

3.Corpul din oțel inoxidabil forjat oferă o rezistență remarcabilă la coroziune și o durată de viață extinsă pentru mediile corozive.

4.Designul cu port complet reduce rezistența la curgere și previne acumularea sedimentelor.

5.Performanță de etanșare fiabilă cu cuplu de operare scăzut; compatibil cu actuatoare automate pentru telecomanda.

6.Structura modulară asigură o bună interschimbabilitate a pieselor de schimb, îndeplinind cerințele de certificare pentru proiectele de export în străinătate.

Parametrii tehnici

Întrebări frecvente

Î1: Ce opțiuni de material sunt disponibile pentru această supapă cu bilă cu flanșă din 3 piese?

R: Materialul standard al corpului este oțel inoxidabil SS304 și SS316L. Bila și tija sunt, de asemenea, din oțel inoxidabil. Materialul scaunului este PTFE ca standard; PFA este opțional pentru condiții dure de lucru corozive.

Î2: Sub ce interval de presiune și temperatură poate funcționa supapa?

A: Presiune de lucru: PN16 / PN25 / Class150 / Class300 opțional. Scaunul din PTFE permite temperatura de lucru de la -20℃ până la 180℃. Gama reală depinde de selecția suportului și a garniturii.

Q3: Supapa poate fi echipată cu actuatoare pneumatice sau electrice?

A: Da. Este construit cu platforma de montare standard ISO5211. Mânerul manual poate fi înlocuit cu actuator pneumatic (simple acțiune/dublă acțiune) sau cu servomotor electric pentru control automat de la distanță.
