A robinet de oțel forjateste o supapă de izolare industrială concepută pentru a porni sau opri curgerea fluidului prin deplasarea verticală a unei poarte în sau în afara pasajului de curgere. Componentele forjate care conțin presiune, opțiunile de construcție compacte și disponibilitatea în diferite materiale și clase de presiune îl fac o alegere practică pentru sistemele de conducte solicitante, inclusiv instalațiile de petrol și gaze, centrale electrice, unități de procesare chimică și aplicații cu abur.
Cu toate acestea, alegerea supapei potrivite implică mai mult decât selectarea unei dimensiuni nominale a conductei. Cumpărătorii trebuie să evalueze presiunea de funcționare, temperatura, compatibilitatea fluidelor, conexiunile finale, standardele aplicabile și cerințele de întreținere. Acest ghid explică cum funcționează robinetele de oțel forjat, unde sunt utilizate și cum să specificați un produs potrivit pentru servicii de încredere pe termen lung.
Cuprins
- Ce este o supapă de poartă din oțel forjat?
- Cum funcționează o supapă de poartă din oțel forjat?
- Care sunt principalele sale avantaje?
- Unde se folosesc supapele de oțel forjat?
- Ce materiale sunt disponibile?
- Ce tipuri și conexiuni finale sunt disponibile?
- Cum se compară cu o supapă cu poartă din oțel turnat?
- Cum pot cumpărătorii să aleagă supapa potrivită?
- Cum ar trebui să fie instalat și întreținut?
- Ce greșeli frecvente de cumpărare ar trebui evitate?
- Întrebări frecvente
1. Ce este o supapă de poartă din oțel forjat?

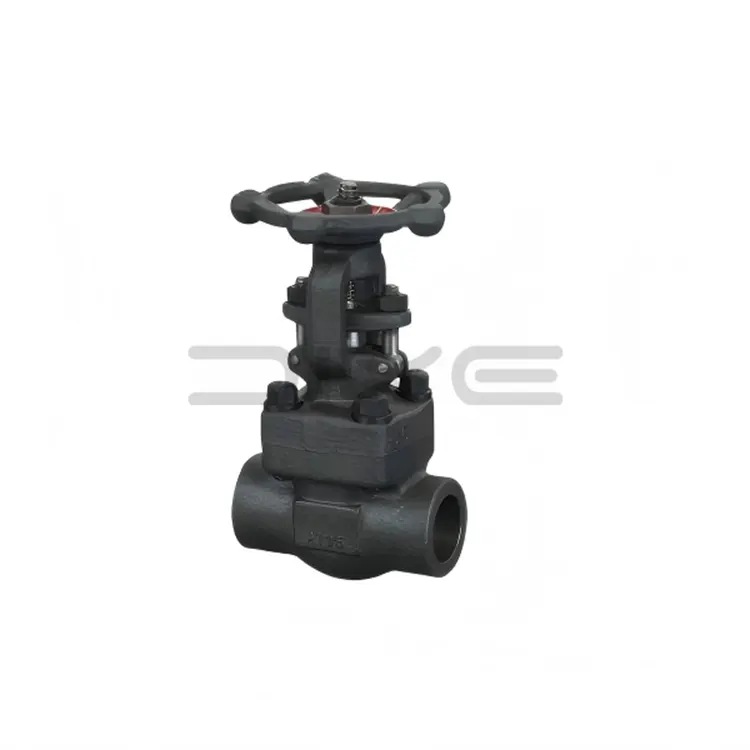

O supapă cu poartă din oțel forjat este o supapă mecanică al cărei corp și, în funcție de proiectare, alte componente care conțin presiune sunt produse din oțel forjat. În timpul forjarii, metalul încălzit este modelat sub forță de compresiune. Acest proces poate produce o structură a materialului relativ uniformă și poate reduce tipurile de discontinuități interne asociate cu unele procese de turnare, deși calitatea finală depinde încă de specificațiile materialelor, practica de forjare, tratamentul termic, prelucrarea și inspecția.
Supapa controlează debitul printr-o poartă mobilă, numită în mod obișnuit pană. Când supapa este complet deschisă, poarta se deplasează departe de pasajul principal de curgere. Când este complet închis, cuplează suprafețele de scaun pentru a întrerupe fluxul.
Supapele cu șartă din oțel forjat sunt selectate în mod obișnuit pentru țevile industriale cu diametru mic și sarcinile cu presiune mai mare. Supapele compacte din oțel forjat sunt frecvent specificate în conformitate cu API 602, în funcție de domeniul de aplicare al standardului și de designul produsului selectat.
2. Cum funcționează o supapă de poartă din oțel forjat?
O supapă de poartă din oțel forjat folosește mișcarea liniară a porții pentru a asigura controlul debitului pornit-oprit. Majoritatea modelelor manuale funcționează printr-o roată de mână conectată la o tijă filetată. În funcție de construcție, tija se ridică vizibil în timpul funcționării sau rămâne într-o poziție verticală fixă în timp ce se rotește pentru a deplasa poarta.
Deschiderea supapei
Rotirea roții de mână în direcția deschiderii îndepărtează poarta de zona de relaxare. Odată ce poarta eliberează trecerea de curgere, fluidul poate călători prin supapă cu o obstrucție relativ mică în comparație cu multe modele de supape de clapete.
Închiderea supapei
Rotirea roții de mână în direcția opusă deplasează poarta spre scaune. Suprafețele de scaun potrivite corect stabilesc funcția de închidere dorită atunci când supapa atinge poziția închisă specificată.
De ce contează poziţia de operare
Supapele cu gură sunt destinate în primul rând pentru funcționarea complet deschisă sau complet închisă. Menținerea unei supape convenționale parțial deschisă pentru perioade îndelungate poate expune poarta și suprafețele de scaun la fluxuri de mare viteză, vibrații, eroziune și uzură neuniformă. Acolo unde este necesară reglarea continuă a debitului, o supapă cu glob sau o supapă de control selectată corespunzător este adesea mai potrivită.
Cuplul de operare real al supapei, capacitatea de curgere și performanța de închidere depind de proiectarea, dimensiunile, diferența de presiune, caracteristicile fluidului și starea acesteia. Cumpărătorii ar trebui să folosească documentația producătorului în loc să presupună că toate robinetele de oțel forjat funcționează identic.
3. Care sunt principalele avantaje ale supapelor cu poartă din oțel forjat?
3.1 Puterea pentru servicii exigente
Componentele forjate fabricate corespunzător pot oferi proprietăți mecanice favorabile și consistența materialului. Acest lucru face ca construcția din oțel forjat să fie atractivă pentru aplicații care implică presiuni ridicate, variații de temperatură și condiții de operare solicitante, atunci când materialul selectat și designul supapei sunt adecvate.
3.2 Opțiuni de instalare compacte
Multe supape cu șartă din oțel forjat sunt disponibile în configurații compacte pentru liniile de proces cu diametru mic, conductele auxiliare, conexiunile instrumentelor, scurgerile și ventilațiile. Dimensiunile lor pot fi utile acolo unde spațiul de instalare este limitat.
3.3 Opțiuni multiple de materiale
În funcție de gama de produse, cumpărătorii pot selecta oțel carbon, oțel carbon la temperatură joasă, oțel aliat sau oțel inoxidabil. Potrivirea materialului la fluidul de proces și la temperatură ajută la gestionarea riscurilor de coroziune, a solicitărilor mecanice și a duratei de viață.
3.4 Funcție de izolare simplă
Mecanismul porții este proiectat pentru funcționarea pornit-oprit mai degrabă decât pentru reglarea continuă a debitului. În aplicațiile adecvate, aceasta oferă un scop de operare clar și poate simplifica proiectarea sistemului.
3.5 Configurații flexibile de conectare
Conexiunile filetate, sudate prin mufă, sudate cap la cap și cu flanșe pot fi disponibile în funcție de dimensiunea supapei, clasa de presiune, producătorul și standardul de proiectare. Această flexibilitate permite inginerilor să coordoneze supapa cu aranjamentele de conducte existente.
- Rezistență și consistență structurală potențial favorabile din construcția forjată corespunzătoare.
- Design compact pentru aplicații selectate cu dieziuni mici.
- Opțiuni de materiale pentru diferite cerințe de presiune, temperatură și coroziune.
- Izolarea practică a fluidelor de proces în sisteme compatibile.
- Opțiuni de conectare care acceptă diferite cerințe de instalare.
4. Unde se folosesc supapele de oțel forjat?
Adecvarea unei supape cu gură din oțel forjat depinde de condițiile de funcționare și de specificațiile de proiectare aprobate. Domeniile comune de aplicare includ următoarele.
Prelucrarea petrolului și gazelor
Supapele din oțel forjat pot fi instalate în conductele de proces, liniile auxiliare, punctele de prelevare, scurgerile și alte locații de izolare. Compatibilitatea materialelor, evaluările presiune-temperatura și orice cerințe de serviciu acru trebuie stabilite înainte de selecție.
Sisteme de generare a energiei și abur
Centralele electrice folosesc supape de izolare în serviciile auxiliare legate de abur, sistemele de alimentare cu apă și alte linii de proces. Serviciul la temperaturi înalte necesită o evaluare atentă a rezistenței materialului, a evaluărilor presiune-temperatura, a materialelor de etanșare și a ciclului termic.
Instalatii chimice si petrochimice
Procesarea chimică poate implica fluide agresive, temperaturi ridicate sau medii periculoase. Pot fi necesare opțiuni de oțel inoxidabil sau aliaje adecvate, dar niciun material nu trebuie considerat universal rezistent la coroziune. Compatibilitatea trebuie confirmată pentru concentrația chimică reală, temperatura și mediul de operare.
Utilitati industriale
Utilitățile comprimate, sistemele de apă, echipamentele termice și conductele industriale generale pot folosi supape cu gură din oțel forjat în cazul în care clasa de presiune, materialul și conexiunile supapei îndeplinesc cerințele proiectului.
5. Ce materiale sunt disponibile pentru supapele cu gură din oțel forjat?
Selectarea materialului afectează limitarea presiunii, capacitatea de temperatură, rezistența la coroziune și cerințele generale de întreținere. Familiile de materiale comune includ următoarele exemple.
| Material | Caracteristici tipice | Considerații de selecție |
|---|---|---|
| Oțel carbon ASTM A105 | Oțel carbon forjat comun pentru servicii industriale generale | Verificați intervalul de temperatură aplicabil, presiunea nominală și compatibilitatea fluidelor. |
| ASTM A350 LF2 | Oțel carbon forjat specificat pentru aplicații adecvate la temperaturi scăzute | Confirmați cerințele pentru testul de impact și temperatura minimă de proiectare. |
| ASTM A182 F11 / F22 | Tipuri de oțel aliat utilizate în anumite servicii la temperaturi ridicate | Verificați tratamentul termic aplicabil, calitatea materialului și limitele presiune-temperatură. |
| ASTM A182 F304 / F316 | Opțiuni din oțel inoxidabil pentru medii corozive selectate | Evaluați compatibilitatea chimică, expunerea la clorură și rezistența la coroziune necesară. |
Aceste exemple nu sunt interschimbabile, iar tabelul nu înlocuiește o specificație de material aprobată. Clasa exactă trebuie să fie disponibilă în gama de produse a producătorului și să fie compatibilă cu standardul aplicabil de proiectare a supapelor.
Nu treceți cu vederea componentele interne
Materialul corpului singur nu determină performanța completă a supapei. Cumpărătorii ar trebui, de asemenea, să revizuiască poarta sau pana, tija, suprafețele scaunului, garnitura, garnitura capotei și alte componente umede sau care conțin presiune. Materialele de tăiere și aranjamentele de etanșare trebuie să fie adecvate pentru fluidul și condițiile de funcționare așteptate.
6. Ce tipuri și conexiuni finale sunt disponibile?
6.1 Configurații capote
Un design cu capotă cu șuruburi folosește elemente de fixare pentru a conecta capota la corpul supapei. Pentru anumite aplicații și game de produse poate fi disponibil un model de capotă etanșat la presiune sau sudat. Configurația adecvată depinde de standardul specificat, clasa de presiune, strategia de întreținere și designul producătorului.
6.2 Modele cu tulpină în sus și fără tulpină
Într-o configurație cu tijă în sus, tija se mișcă în sus pe măsură ce supapa se deschide, ajutând operatorii să identifice vizual poziția porții. Un aranjament care nu se ridică menține înălțimea exterioară a tijei relativ constantă, ceea ce poate fi util acolo unde spațiul vertical este limitat. Configurațiile disponibile variază în funcție de design.
6.3 Opțiuni de terminare a conexiunii
| Conexiune | Utilizare tipică | Considerent cheie |
|---|---|---|
| Filetat | Sisteme compatibile de conducte cu diametru mic | Confirmați forma filetului, dimensiunea, metoda de etanșare și limitările aplicabile de presiune. |
| Soclu de sudare | Conducte sudate selectate cu alezaj mic | Verificați dimensiunile prizei, procedurile de sudare și cerințele de instalare. |
| Sudura cap la cap | Sisteme de conducte sudate acolo unde este specificat | Confirmați pregătirea capătului, compatibilitatea cu grosimea peretelui și cerințele de sudare. |
| Flanșată | Sisteme de conducte care necesită conexiuni detașabile | Potriviți dimensiunile flanșei, fața, garnitura, șuruburile și presiunea nominală. |
Nu toate conexiunile sunt disponibile pentru fiecare dimensiune sau clasă de presiune. Specificația de achiziție ar trebui să identifice în mod explicit conexiunea necesară, în loc să se bazeze pe o descriere generică a produsului.
7. Cum se compară o supapă de oțel forjat cu o supapă de oțel turnat?
Principala diferență este procesul de fabricație utilizat pentru a forma corpul supapei și alte componente relevante. Forjarea modelează metalul solid sub forță de compresiune, în timp ce turnarea formează componente prin turnarea metalului topit într-o matriță. Fiecare metodă poate produce supape fiabile atunci când cerințele de proiectare, controale de fabricație, materiale și inspecție sunt adecvate.
| Factorul de comparație | Supapă cu poartă din oțel forjat | Supapă cu poartă din oțel turnat |
|---|---|---|
| Procesul de fabricație | Metalul este modelat prin forjare. | Metalul topit se formează într-o matriță. |
| Poziționarea comună a produsului | Aplicații compacte și cu alezaj mic, inclusiv multe modele de înaltă presiune. | Folosit adesea pentru robinete de dimensiuni mai mari și o gamă largă de sisteme de conducte industriale. |
| Structura materialului | Poate oferi un flux favorabil al cerealelor și consistența materialului. | Calitatea depinde de proiectarea turnării, controlul procesului și inspecția defectelor. |
| Flexibilitatea designului | Depinde de capacitatea de forjare, geometrie și cerințele de prelucrare. | Poate găzdui forme complexe și configurații mai mari ale corpului. |
| Prioritate de selecție | Luați în considerare calitatea forjării, standardul de design, dimensiunea și condițiile de service. | Luați în considerare calitatea turnării, standardul de design, dimensiunea și condițiile de service. |
Nicio construcție nu este automat cea mai bună alegere pentru fiecare aplicație. O supapă forjată poate fi de preferat pentru o conductă compactă, de înaltă presiune, în timp ce o supapă turnată poate fi mai practică pentru un sistem cu orificiu mai mare. Decizia corectă ar trebui să se bazeze pe cerințele de inginerie, standardele aprobate, certificarea materialelor și costul total al ciclului de viață, mai degrabă decât numai terminologia de fabricație.
8. Cum pot cumpărătorii să aleagă supapa de poartă din oțel forjat potrivită?
Pentru echipele de achiziții, o specificație incompletă a supapei poate duce la întârzieri de cotație, livrări incorecte, dificultăți de instalare sau performanțe de funcționare necorespunzătoare. Utilizați următoarea listă de verificare când pregătiți o anchetă.
Atunci când solicită o ofertă de la Wenzhou Diye Valve And Fittings Co.,Ltd., cumpărătorii pot folosi această listă de verificare pentru a organiza cerințele tehnice și a reduce riscul clarificării repetate a specificațiilor.
Selecția și aprobarea finală a supapelor trebuie efectuate de personal calificat, conform codului de conducte aplicabil, specificațiilor proiectului și documentației certificate de către producător.
9. Cum ar trebui să fie instalată și întreținută o supapă de tip oțel forjat?
Înainte de instalare
- Verificați plăcuța de identificare, identificarea materialului, clasa de presiune, dimensiunea, conexiunile la capăt și specificațiile de achiziție.
- Inspectați supapa pentru daune de transport, contaminare, coroziune sau suprafețe de etanșare deteriorate.
- Verificați dacă supapa este compatibilă cu mediul de linie și cu condițiile reale de presiune și temperatură.
- Păstrați pasajul intern curat și protejați capetele expuse până la instalare.
În timpul instalării
- Urmați instrucțiunile de instalare ale producătorului și procedurile de conducte aplicabile.
- Aliniați supapa cu conducta fără a forța corpul sau a utiliza supapa pentru a corecta alinierea greșită a conductelor.
- Utilizați garnituri, elemente de fixare, materiale de etanșare a filetului și proceduri de sudare adecvate pentru conexiunea selectată.
- Preveniți căldura de sudare sau reziduurile de a deteriora componentele interne, garniturile sau suprafețele de așezare.
- Asigurați-vă că roata de mână sau dispozitivul de acționare pot fi acționate în siguranță și că este disponibil suficient spațiu de întreținere.
În timpul întreținerii de rutină
Stabiliți un program de inspecție bazat pe severitatea serviciului, frecvența de operare, recomandările producătorului și procedurile de siguranță ale amplasamentului. Verificați dacă există scurgeri externe în jurul garniturii tijei și îmbinării capotei, coroziune, rezistență neobișnuită de funcționare și daune vizibile. Investigați orice pierdere a performanței de oprire înainte ca aceasta să devină o problemă operațională mai mare.
Înainte de inspecție sau întreținere, izolați sistemul, depresurizați-l, goliți sau purjați secțiunea relevantă după cum este necesar și verificați condițiile de siguranță. Nu slăbiți niciodată piesele care conțin presiune în timp ce supapa este presurizată. Fluidele periculoase, temperaturile ridicate și presiunea blocată necesită controale adecvate și personal calificat.
10. Ce greșeli frecvente de cumpărare ar trebui evitate?
Alegerea numai după clasa de presiune
O clasă de presiune nu reprezintă o presiune universală admisă la fiecare temperatură. Confirmați valoarea nominală de presiune-temperatura specifică materialului și limitele ansamblului complet de supapă.
Ignorarea fluidului și a materialelor interne
Un corp forjat puternic nu poate compensa o tijă, scaun, garnitură sau garnitură incompatibile. Consultați lista completă de materiale pentru serviciul prevăzut.
Folosirea unei supape cu gură pentru reglare continuă
Supapele convenționale sunt proiectate în principal pentru izolare. Pentru modularea continuă, luați în considerare o supapă de control sau un alt design special conceput pentru reglare.
Presupunând că fiecare producător oferă aceeași configurație
Intervalele de dimensiuni, clasele de presiune, aranjamentele capotei, combinațiile de garnituri și conexiunile de capăt diferă în funcție de linia de produse. Obțineți o fișă de date scrisă și confirmați configurația exactă înainte de a comanda.
Trecând cu vederea documentele de inspecție
Pentru aplicații critice, o cotație scăzută fără trasabilitatea materialului sau documentația de testare necesară poate crea riscuri suplimentare ale proiectului. Definiți cerințele de documentare înainte de cumpărare.
Buna practică de achiziție începe cu o specificație tehnică completă și se termină cu verificarea faptului că vana livrată se potrivește cu documentația aprobată.
11. Întrebări frecvente
Î1. Care este scopul principal al unei supape cu poartă din oțel forjat?
Scopul său principal este de a izola o conductă permițând sau oprind curgerea fluidului. În general, este destinat funcționării complet deschise sau complet închise, mai degrabă decât pentru reglarea continuă a debitului.
Q2. Este o supapă cu poartă din oțel forjat potrivită pentru aplicații de înaltă presiune?
Poate fi potrivit atunci când designul, materialele, clasa de presiune, limitele de temperatură și conexiunile finale îndeplinesc cerințele de funcționare. Presiunea admisibilă reală trebuie verificată folosind tabelele de rating aplicabile și documentația certificată a produsului.
Q3. Ce este API 602?
API 602 este un standard specificat în mod obișnuit pentru robinete de oțel compacte, glob și supape de reținere în domeniul de aplicare definit. Cumpărătorii trebuie să verifice ediția aplicabilă, tipul de supapă, intervalul de dimensiuni și cerințele proiectului.
Q4. Ce material este cel mai bun pentru o supapă de oțel forjat?
Nu există un singur material cel mai bun pentru fiecare aplicație. ASTM A105 este utilizat în mod obișnuit pentru oțel carbon, A350 LF2 pentru funcționare specificată la temperaturi scăzute, oțeluri aliate pentru sarcini la temperaturi ridicate și oțel inoxidabil pentru medii corozive adecvate. Alegerea finală depinde de condițiile procesului și de specificațiile aplicabile.
Î5. Se poate folosi o supapă de oțel forjat pentru abur?
Da, anumite modele și combinații de materiale sunt potrivite pentru serviciul cu abur. Cumpărătorii trebuie să confirme presiunea aburului, temperatura, calitatea materialului, compatibilitatea ambalajului și a garniturii și cotele de presiune-temperatura aplicabile înainte de instalare.
Î6. Care este diferența dintre o supapă forjată și una din oțel turnat?
Diferența principală este procesul de fabricație. Forjarea formează metalul solid sub forță de compresiune, în timp ce turnarea formează componente din metalul topit. Ambele pot fi adecvate atunci când cerințele de calitate, proiectare, inspecție și operare sunt abordate în mod corespunzător.
Î7. Ce conexiune finală ar trebui să aleg?
Alegerea depinde de dimensiunea conductei, clasa de presiune, designul conductei, cerințele de instalare și standardul aplicabil. Conexiunile filetate și prin sudură sunt obișnuite în modelele selectate cu orificii mici, în timp ce aranjamentele cu sudură cap la cap și cu flanșe se potrivesc altor cerințe de sistem.
Î8. Cum pot reduce riscurile de scurgere?
Specificați materialele și componentele de etanșare compatibile, verificați inspecția și testele de presiune necesare, instalați supapa conform instrucțiunilor producătorului și stabiliți procedurile de inspecție de rutină. Prevenirea scurgerilor depinde de montajul complet și de practicile corecte de exploatare.
Q9. Ce informații ar trebui să furnizez atunci când solicit o ofertă?
Furnizați dimensiunea supapei, cantitatea, clasa de presiune, presiunea și temperatura de funcționare, fluidul, materialele pentru corp și garnitură, conexiunea finală, standardele aplicabile, documentele necesare și destinația de livrare. O fișă de date sau o specificație a conductelor poate ajuta la clarificarea cerințelor tehnice.
Q10. Cum pot verifica dacă o supapă de oțel forjat îndeplinește cerințele proiectului meu?
Examinați fișa tehnică a producătorului, standardele de proiectare aplicabile, certificatele de materiale, informațiile dimensionale, documentația de inspecție și test de presiune și orice aprobări specifice proiectului. Confirmați toate cerințele critice înainte de a elibera comanda de achiziție.
Concluzie
O supapă cu gură din oțel forjat poate asigura izolarea sigură a conductei atunci când construcția, materialul, evaluarea presiune-temperatură și tipul de conexiune sunt potrivite corect cu aplicația. Opțiunile sale de design compact și disponibilitatea în mai multe grade de materiale îl fac util pentru petrol și gaze selectate, generarea de energie, procesarea chimică, abur și sistemele de utilități industriale.
Cea mai eficientă decizie de cumpărare merge dincolo de preț. O specificație tehnică clar definită, cerințele de inspecție adecvate, compatibilitatea verificată a materialelor și practicile corecte de instalare ajută la reducerea defecțiunilor evitabile și susțin fiabilitatea operațională pe termen lung.
Pentru cumpărătorii care evaluează robinete de oțel forjat, lucrul cu un furnizor care poate clarifica configurațiile produsului și cerințele de documentare este un pas important către un proiect de succes.
