Diferența dintre supapa cu poartă și supapa cu glob

Pentru ochiul neantrenat, supapele cu poarta și globul ar putea arăta asemănătoare datorită tulpinilor lor acționate de roată de mână, dar arhitectura lor internă dictează două misiuni complet diferite în cadrul unei conducte.

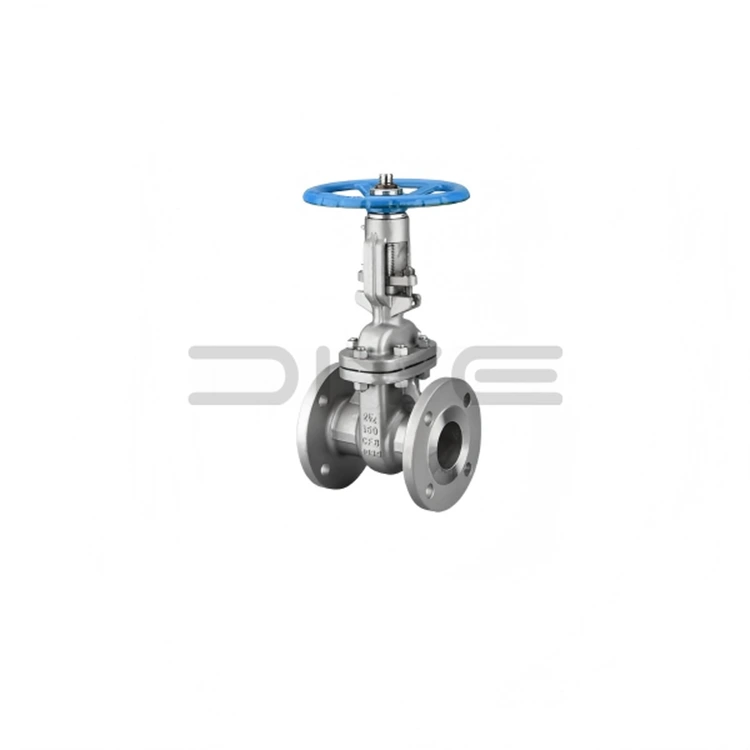

Supapa de poartă: specialistul în izolare

Thesupapă cu poartăeste proiectat pentru o singură funcție principală: să fie fie complet deschis, fie complet închis. În interiorul corpului, o „poartă” plată sau în formă de pană coboară în calea fluidului pentru a opri curgerea. Când este complet retrasă, poarta se așează într-o capotă, creând o cale directă pentru media. Acest design în linie dreaptă are ca rezultat o scădere minimă de presiune, făcând supapele cu gură ideale pentru aplicațiile în care menținerea vitezei de curgere este critică, cum ar fi în conductele principale de apă sau conductele de transport de ulei. Cu toate acestea, folosirea unei supape cu poartă pentru a „crape” sau a debitului de accelerație este o greșeală; fluidul de mare viteză va eroda poarta parțial expusă, ducând la defectarea prematură.

Supapa Globe: Regulatorul

În schimb, supapa cu glob este standardul industriei pentru reglarea debitului și a clapetei. Numele său derivă din forma sa sferică a corpului, care găzduiește un deflector care forțează fluidul să schimbe direcția. Pe măsură ce fluxul se mișcă prin scaun, discul (sau dopul) poate fi poziționat în orice punct pentru a crește sau a micșora dimensiunea deschiderii. Această cale de curgere în formă de S creează o cădere de presiune, dar oferă operatorului control suprem asupra debitului. Indiferent dacă este utilizată în buclele de apă de răcire, orificiile de ventilație ale cazanelor sau sistemele de combustibil în care debitul trebuie reglat fin, supapa cu glob rămâne alegerea preferată pentru aplicațiile care necesită o modulare precisă.
