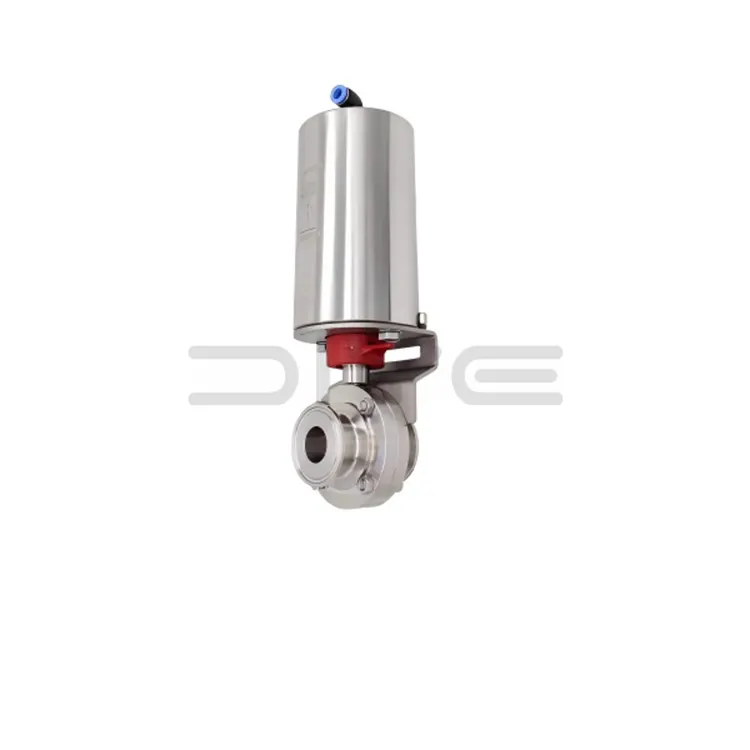

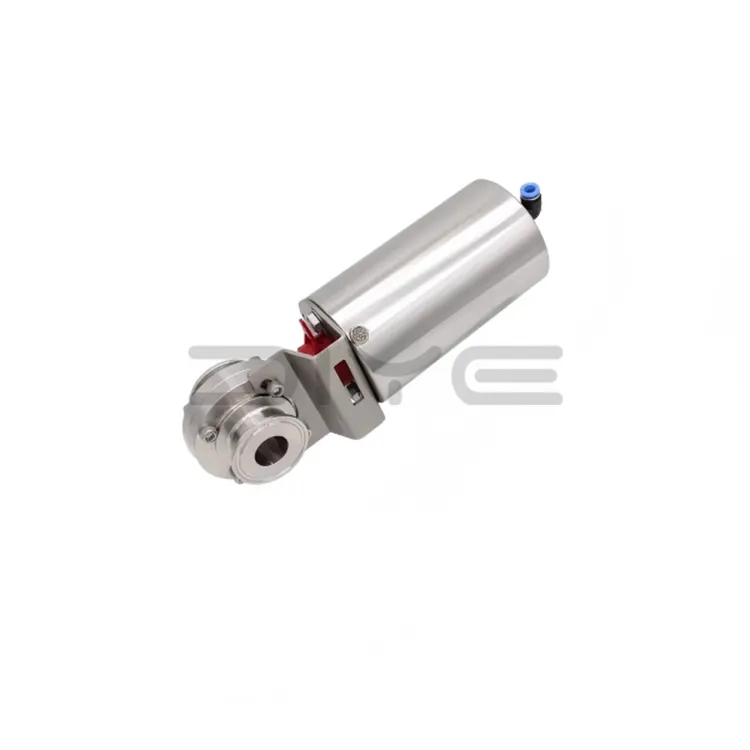

Supapă fluture sanitară acționată pneumatic

Supapa fluture sanitară acționată pneumatică DIYE VALVE este dezvoltată și fabricată independent de fabrica noastră. Este o componentă de control de bază de înaltă performanță pentru scenarii de producție automatizate în sistemele de conducte pentru fluide sanitare. Fabricat în China, acest produs aderă la standarde stricte de control al calității, integrând tehnologie avansată de control pneumatic și un design structural sanitar, îndeplinind cerințele stricte de igienă ale industriilor alimentare, băuturilor, farmaceutice și biologice.

Supapa folosește un actuator pneumatic ca sursă de alimentare centrală, perfect asortată cu un corp sanitar fluture. Permite deschiderea și închiderea rapidă, de la distanță și automată a suporturilor, îmbunătățind eficiența și stabilitatea în exploatare a conductelor. Structura sa fără unghi mort previne reziduurile de mediu și creșterea bacteriilor, etanșarea fiabilă asigură scurgeri zero de mediu, iar capacitatea sa de răspuns rapid se adaptează la nevoile de ajustare dinamică ale liniilor de producție automate, respectând pe deplin cerințele CIP (Clean-in-Place) și SIP (Sterilize-in-Place) ale industriei sanitare.

Principiul de bază de lucru

Actuatorul pneumatic al supapei fluture sanitare actionate pneumatic actioneaza tija supapei pentru a roti discul supapei, deschizand si inchizand astfel supapa. Când aerul intră pe o parte a actuatorului, acesta împinge pistonul, determinând rotirea tijei supapei, completând acțiunea de deschidere și închidere. În funcție de structura actuatorului, acesta este disponibil în două moduri: cu acțiune dublă și cu acțiune simplă.

- Dispozitiv de acționare cu dublă acțiune: Admisia și evacuarea aerului alternativ de pe ambele părți realizează rotirea discului supapei înainte și înapoi. Potrivit pentru scenarii care necesită deschidere și închidere frecventă, oferă funcționare stabilă și adaptabilitate puternică.

- Servomotor cu acțiune simplă: Acționat de admisia de aer pe o parte, cealaltă parte se bazează pe forța arcului pentru resetarea automată la defectarea alimentării cu aer. Acest lucru asigură funcționarea în siguranță a conductei și evită potențialele pericole de siguranță în cazul defecțiunii sistemului de alimentare cu aer.

În plus, unghiul de deschidere și închidere a supapei poate fi reglat în mod flexibil prin intermediul actuatorului. Unele modele acceptă reglarea continuă de la 0° la 90°, îndeplinind atât controlul de bază a deschiderii și închiderii conductei, cât și nevoile de reglare fină a debitului, adaptându-se la diferite scenarii de producție.

Actuatoare pneumatice si accesorii optionale

1. Actionare pneumatice optionale

- Servomotor cu acțiune simplă: Echipat cu funcție de resetare cu arc, acesta revine automat la poziția inițială la întreruperea alimentării cu aer, oferind protecție de siguranță ridicată și potrivit pentru scenarii cu cerințe de siguranță ridicate.

- Dispozitiv de acționare cu dublă acțiune: Acționat de surse duble de aer, oferind acțiuni de deschidere și închidere netede și stabile și durabilitate ridicată. Potrivit pentru scenarii de operare de înaltă frecvență, cum ar fi liniile de producție continue.

2. Accesorii potrivite

- Triplet pneumatic: Compus dintr-un filtru, supapă de reducere a presiunii și lubrifiant, filtrează impuritățile din alimentarea cu aer, stabilizează presiunea aerului, unge actuatorul, prelungește durata de viață și asigură funcționarea stabilă a supapei.

- Ventilă electromagnetică: controlează alimentarea cu aer, permițând deschiderea și închiderea supapei de la distanță, facilitând integrarea cu un sistem central de control și îmbunătățind automatizarea.

- Transmițător de poziție: Oferă feedback în timp real asupra stării de deschidere și închidere a supapei, permițând monitorizarea în timp real de către sistemul de control central și asigurând procese de producție controlabile.

- Întrerupător de limită: Previne supracursul discului supapei, evitând deteriorarea mecanică și protejând structura supapei.

- Mecanism roată de mână: Folosit pentru operarea manuală de urgență; permite deschiderea și închiderea supapei chiar și în cazul defectării alimentării cu aer, asigurând continuitatea producției.

Despre DIYE VALVE

În calitate de producător și furnizor profesionist de supapă fluture sanitară pneumatică fabricată în China, DIYE VALVE deține un sistem complet de cercetare și dezvoltare, producție, vânzări și servicii post-vânzare, angajat să ofere produse de înaltă calitate și servicii atente clienților globali.

Avem o echipă profesionistă de comerț exterior și tehnică fluent în engleză, rusă, arabă și alte limbi, oferind asistență online 24 de ore din 24 pentru a răspunde întrebărilor referitoare la selecția, instalarea, punerea în funcțiune și întreținerea produselor și oferind manuale multilingve de instalare și întreținere. Fabrica noastră implementează un proces strict de inspecție a calității, controlând riguros fiecare pas de la selecția materiilor prime până la livrarea produsului, asigurându-se că fiecare supapă îndeplinește standarde de înaltă calitate.

Pentru a rezolva provocările de achiziție de piese de schimb cu care se confruntă clienții din străinătate, oferim piese de schimb utilizate în mod obișnuit, cum ar fi garnituri, unități pneumatice triple și supape solenoide, scurtând semnificativ ciclurile logistice și reducând costurile de achiziție. Oferim, de asemenea, o garanție de 12 luni pentru întreaga unitate de supapă și o garanție de 6 luni pentru piesele vulnerabile. În timpul perioadei de garanție, defecțiunile care nu sunt cauzate de oameni vor fi reparate gratuit, garantând complet experiența utilizatorului pentru clienții din străinătate.

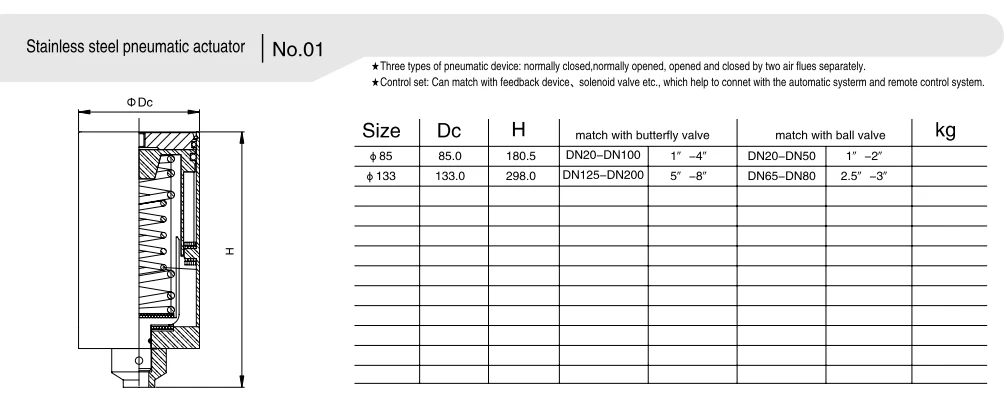

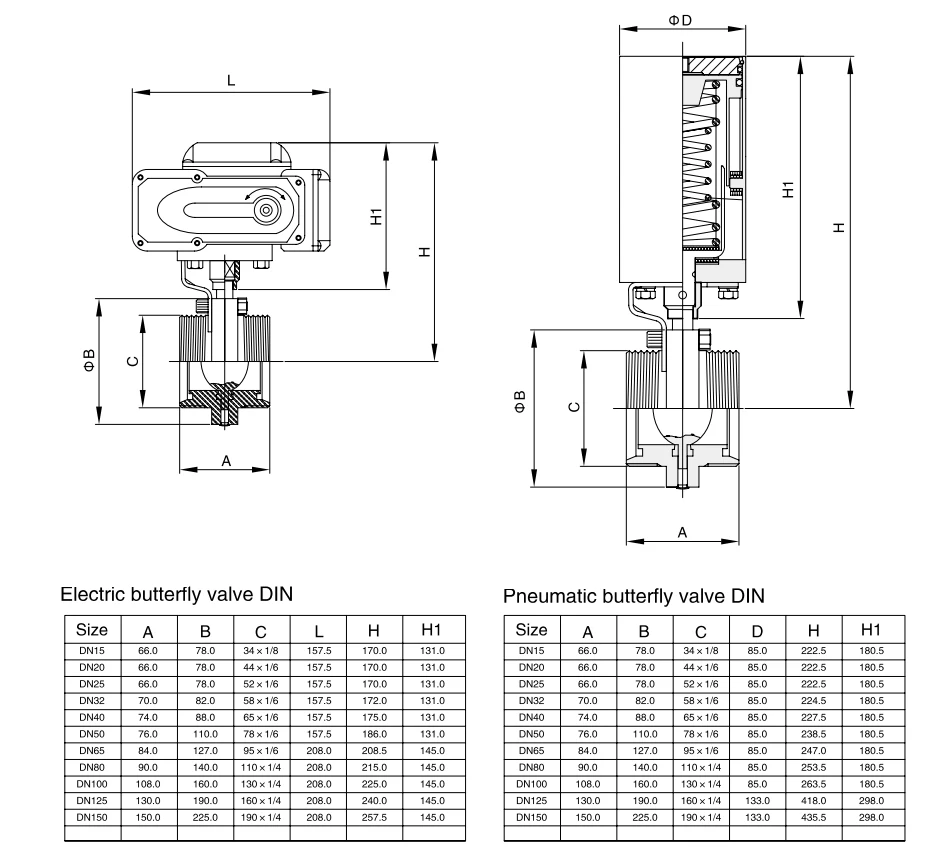

Parametrii tehnici

FAQ

Î: Ce tipuri de actuatoare pneumatice sunt disponibile pentru supapele fluture pneumatice sanitare și cum să le selectăm?

R: Tipurile principale sunt actuatoare pneumatice cu acțiune simplă și cu dublă acțiune, selectate pe baza cerințelor de siguranță și a frecvenței de funcționare a condițiilor de lucru: ① Servomotor cu dublă acțiune: Acționat de surse duble de aer, supapa se deschide și se închide stabil cu răspuns rapid, potrivite pentru condițiile convenționale de lucru sanitare cu linii de producție automate și operațiuni de înaltă frecvență și trebuie echipată cu o sursă de aer de oprire externă; ② Servomotor cu acțiune simplă: Cu structură de retur cu arc, acționat de admisia de aer pe o parte și resetat automat (deschidere/închidere) după pierderea aerului, are performanțe ridicate de siguranță și protecție, potrivite pentru condiții de lucru sanitare cu risc ridicat, în care mediul este inflamabil, toxic și coroziv și poate evita în mod eficient riscurile de siguranță ale conductei după cedarea sursei de aer.

Î: Ce accesorii sunt necesare pentru supapele fluture pneumatice sanitare? Care este funcția accesoriilor de bază?

A4: Obligatoriu de bază A:accesorii + accesorii opționale după cum este necesar, accesoriile de bază și funcțiile acestora sunt: ​​① Unitate triplă pneumatică (filtru + supapă de reducere a presiunii + dispozitiv de ceață de ulei): Obligatoriu, filtrează impuritățile sursei de aer, stabilizează presiunea de alimentare cu aer, lubrifiază părțile interne ale actuatorului și prelungește durata de viață a actuatorului; ② Supapa solenoid: Opțional, controlează de la distanță pornirea și oprirea sursei de aer, realizează deschiderea și închiderea automată și centralizată a supapei și este potrivită pentru conectarea sistemului de control central; ③ Dispozitiv de feedback de poziție: feedback opțional, în timp real, a stării de deschidere și închidere a supapei (deschis/închis/neutru), facilitând monitorizarea de la distanță a funcționării conductei; ④ Mecanismul roții de mână: Opțional, supapa poate fi acționată manual atunci când sursa de aer se defectează, potrivită pentru condiții de lucru de urgență; ⑤ Întrerupător de limită: Opțional, împiedică rotirea discului supapei peste cursă și protejează corpul supapei și etanșările.

Î: Care este cerința de presiune a sursei de aer pentru supapele fluture pneumatice sanitare? Se poate adapta la sursa de aer non-standard de la fața locului?

R: Presiunea convențională adaptivă a sursei de aer este de 0,4~0,8MPa, care este presiunea standard generală industrială și potrivită pentru majoritatea condițiilor de alimentare cu aer la fața locului; dacă sursa de aer la fața locului este o presiune non-standard (mai mică de 0,4 MPa sau mai mare de 0,8 MPa), poate fi furnizat un actuator pneumatic adaptabil personalizat și poate fi echipată o supapă de reducere a presiunii/supapă de rapel pentru a regla presiunea aerului pentru a asigura deschiderea și închiderea normală a supapei fără o transformare suplimentară a sistemului de alimentare cu aer la fața locului.
