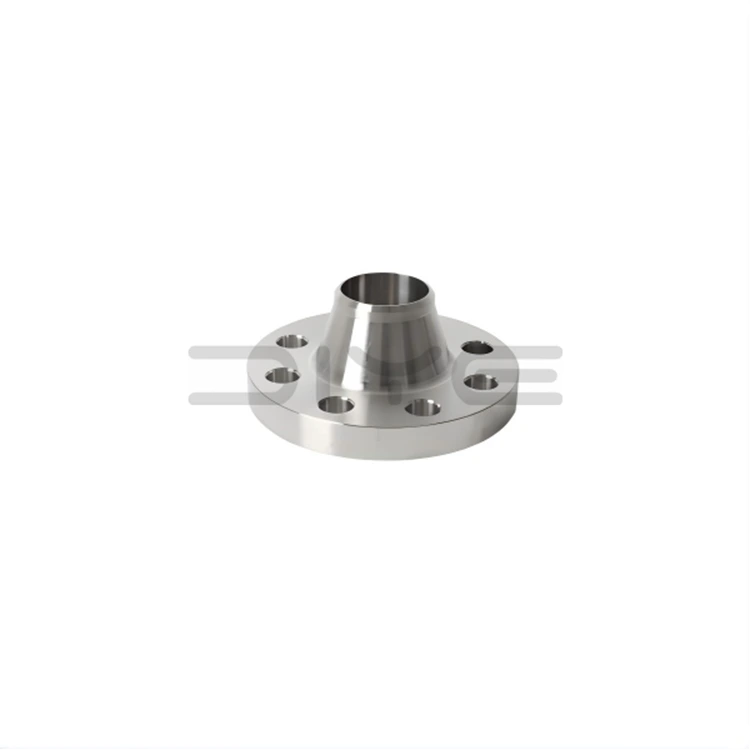

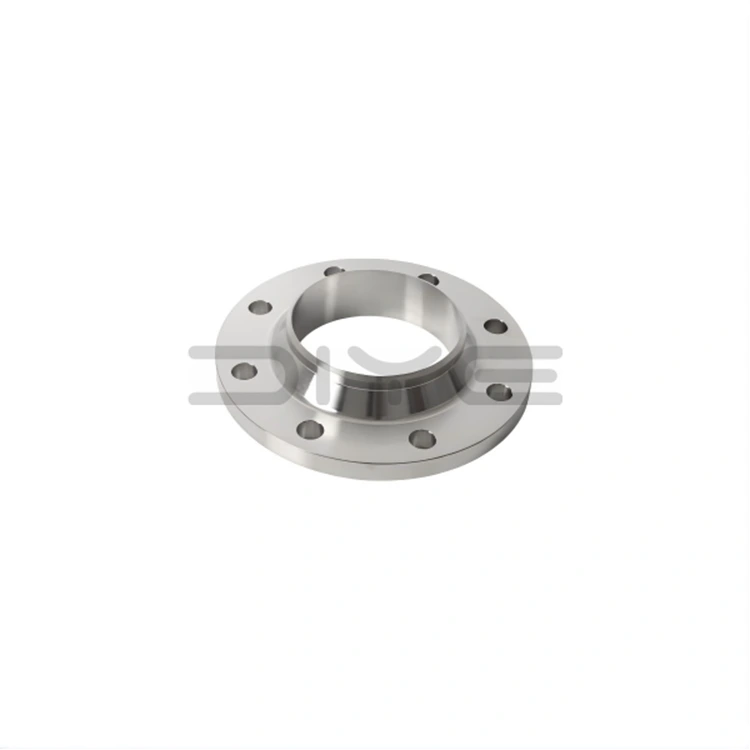

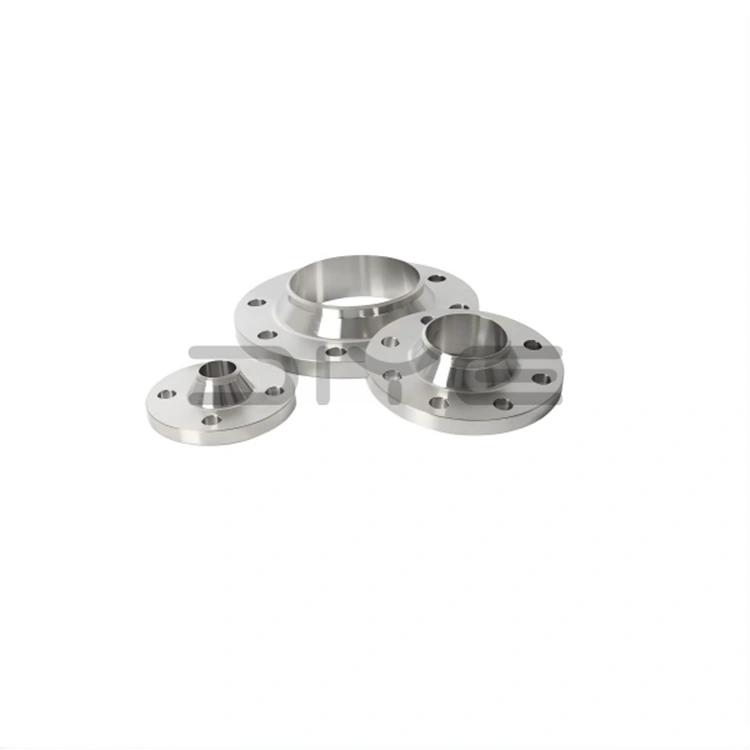

Flanșă pentru gât de sudură ANSI B16.5

Fiecare flanșă pentru gât sudură ANSI B16.5 DIYE este supusă unor teste riguroase, inclusiv inspecție dimensională, verificarea materialelor, testare cu ultrasunete și testare la presiune, asigurând conformitatea deplină cu ANSI B16.5 și standardele internaționale de calitate. Procesul nostru de producție integrat pe verticală, de la materii prime la produse finite, garantează o calitate constantă a produsului, trasabilitate și performanță de încredere în diverse aplicații critice.

Design și Structură

1. Conformitate cu standardele: Complet pe deplin cu standardele ANSI/ASME B16.5, acoperind valori de presiune de la 150 la 2500 și diametre nominale (NPS) de la 1/2 inch la 24 inch, cu suport pentru modele personalizate cu diametru mare.

2. Construcție forjată integrală: Flanșele pentru gât de sudură ANSI B16.5 au un design lung, conic, cu gât înalt, cu un arc de tranziție neted, forjat din materiale standard americane de înaltă calitate, inclusiv oțel carbon A105, oțel inoxidabil F304/F316L și oțel aliat.

3. Suprafețe de etanșare de precizie: Fața ridicată standard (RF), fața de îmbinare inelă (RJ) și suprafața rugoasă a feței (MFM) sunt prelucrate folosind prelucrare CNC pentru a asigura o potrivire strânsă a garniturii și o performanță fără scurgeri.

4. Conexiune de sudură cap la cap: Proiectată pentru sudarea cap la cap cu penetrare completă la conducte, asigurând un transfer fără sudură a tensiunilor și eliminând concentrarea tensiunii în partea de jos a butucului.

Avantaje cheie

1. Rezistență excepțională la temperatură și presiune: special conceput pentru a rezista la cicluri termice severe, la presiune ridicată, vibrații și fluaj termic, potrivit pentru cele mai solicitante medii de lucru.

2. Etanșare permanent stabilă: îmbinările sudate robuste și suprafețele de etanșare prelucrate cu precizie asigură o etanșare permanentă, fără întreținere, esențială pentru mediile periculoase și toxice.

3. Rigiditate structurală superioară: Designul cu gât înalt pentru flanșe de sudură ANSI B16.5 oferă o rigiditate excelentă, rezistență la deformare și rezistență la oboseală, asigurând o durată de viață lungă în condiții de încărcare ciclică.

4. Inspectabil și de încredere: sudurile cu penetrare completă permit testarea nedistructivă (NDT), asigurând că calitatea produsului îndeplinește standardele stricte ale industriei.

5. Specificații cuprinzătoare și aprovizionare stabilă: producția internă asigură un stoc amplu, livrarea la timp și capacitatea de a furniza produse rentabile clienților globali.

Aplicații industriale

VALVĂ DIYE ANSI B16.5 Flanșele gâtului de sudură sunt produsul standard preferat pentru următoarele scenarii cheie de aplicare:

1. Industria petrolului și gazelor: conducte, rafinării și platforme offshore.

2. Industria chimică: Sisteme de mediu de înaltă temperatură, presiune înaltă și corozive.

3. Industria de producere a energiei: conducte de abur, bucle de cazane și sisteme auxiliare ale centralei electrice.

4. Recipiente sub presiune: Rezervoare de stocare, reactoare și echipamente de proces care necesită cea mai înaltă integritate.

5. Conducte de înaltă integritate: sisteme pentru transportul fluidelor inflamabile, explozive și foarte toxice.

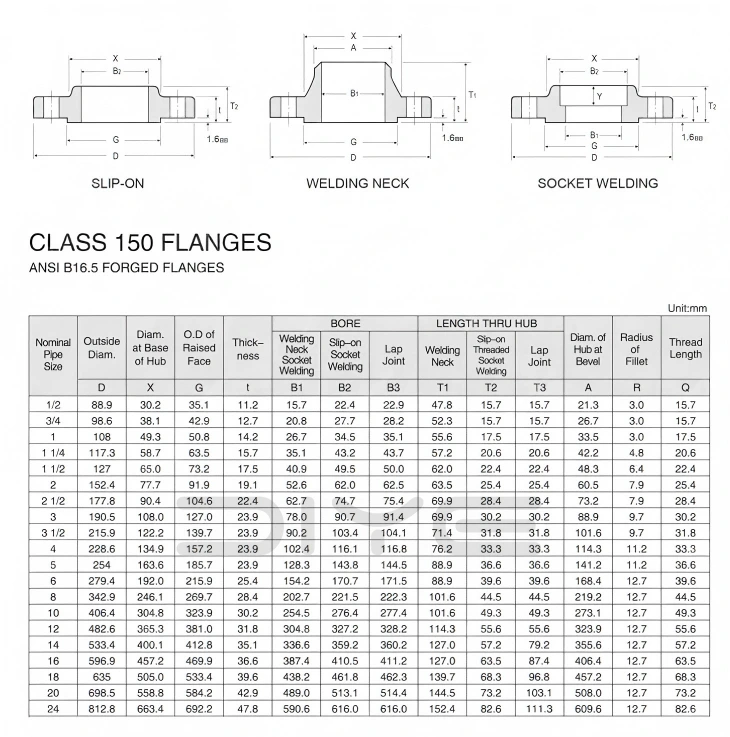

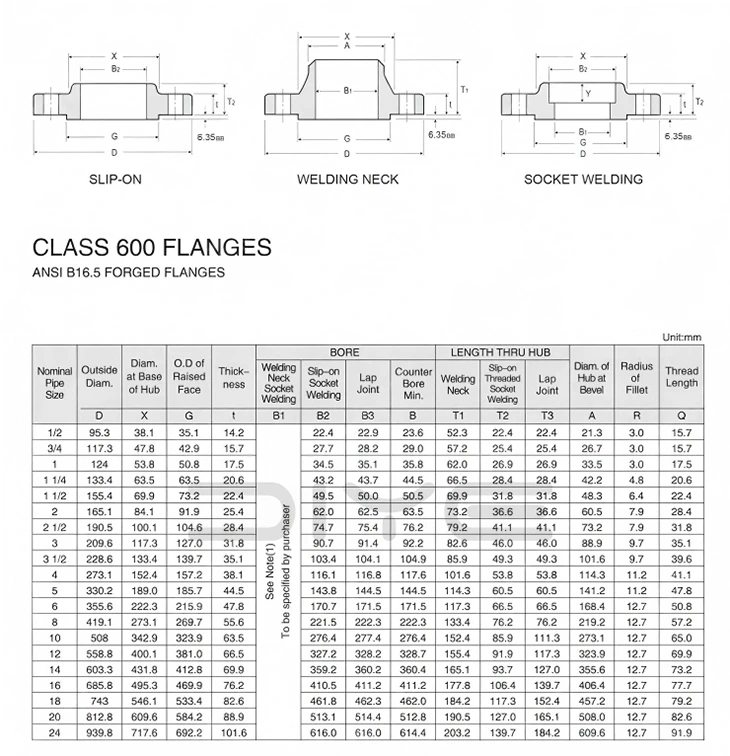

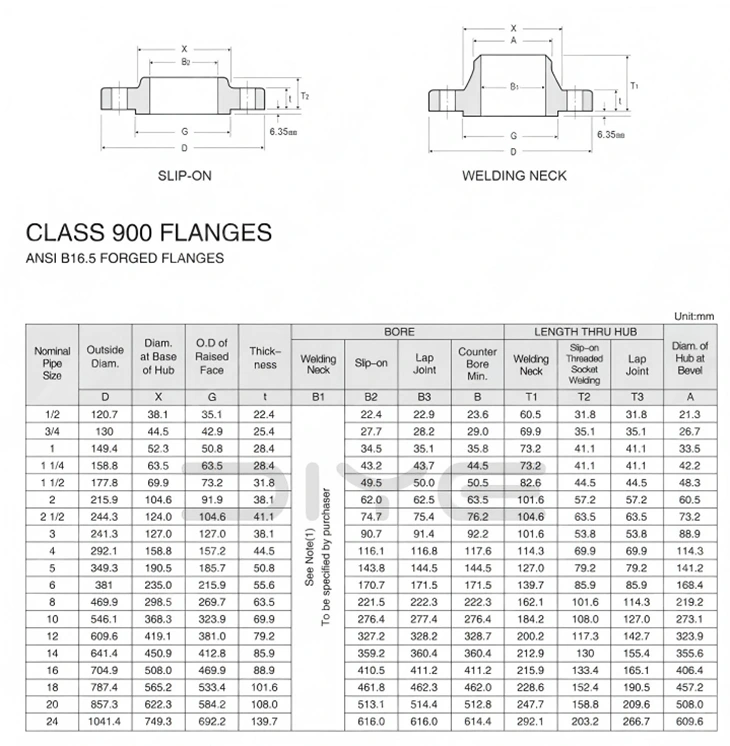

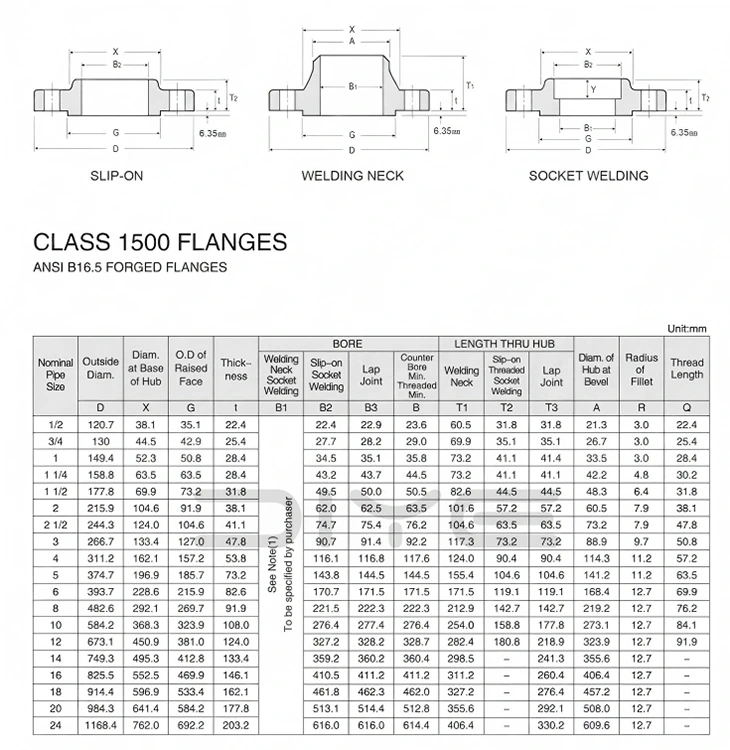

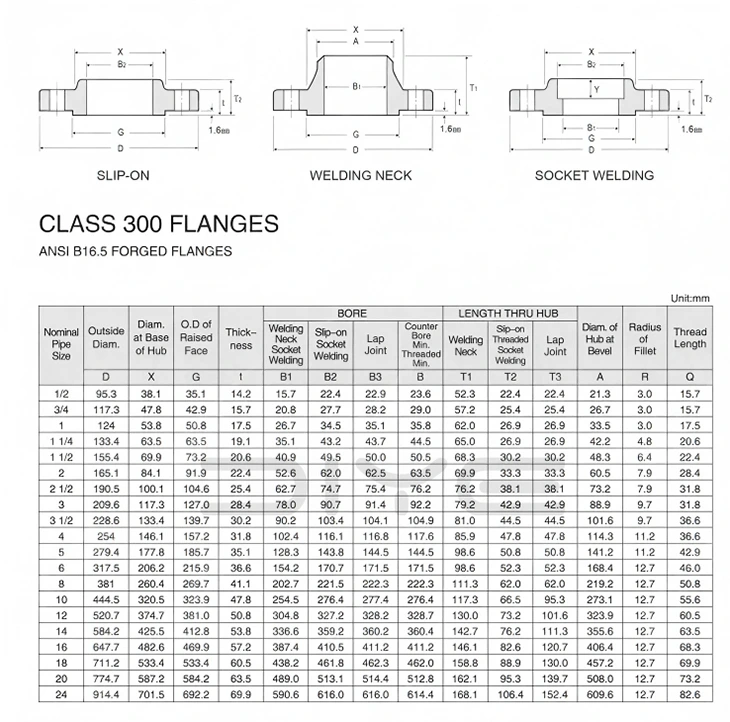

Parametrii tehnici

FAQ

Î: Clasa standard americană de flanșă și standardul chinezesc PN pot fi schimbate?

R: Ele nu pot fi schimbate direct. Clasa se referă la presiunea nominală standard americană, care este diferită de sistemul de presiune nominală PN. Diametrul exterior, orificiile pentru șuruburi și dimensiunile suprafeței de etanșare nu se potrivesc, iar amestecarea și conectarea acestora este strict interzisă.

Î: Ce este NPS în flanșele standard americane? Cum corespunde cu DN?

R: NPS se referă la diametrul nominal standard american (inci). De exemplu, NPS2 = DN50. Acesta este doar pentru referință. În timpul instalării și comenzii, clasa NPS + trebuie respectată cu strictețe, iar DN-ul singur nu poate fi bazat.

Î: Care sunt diferențele dintre flanșele WN și SO?

A: Flanșă de sudare a gâtului WN: forjare cu gât lung, sudură cu penetrare completă, rezistentă la temperaturi ridicate și presiune ridicată, rezistentă la vibrații, utilizată pentru conductele principale, recipiente sub presiune, medii inflamabile și explozive;

Flanșă de sudare cap la cap fără gât SO: sudare cu gât scurt, instalare simplă, cost redus, potrivită numai pentru presiune medie și joasă, temperatură normală, conducte de proces obișnuite.

Î: Ce fel de țeavă de oțel ar trebui utilizat cu flanșe standard americane?

R: Oțelul carbon folosește țeavă fără sudură ASTM A106/A53 standard american; Oțelul inoxidabil utilizează țevi din seria ASTM A312.
